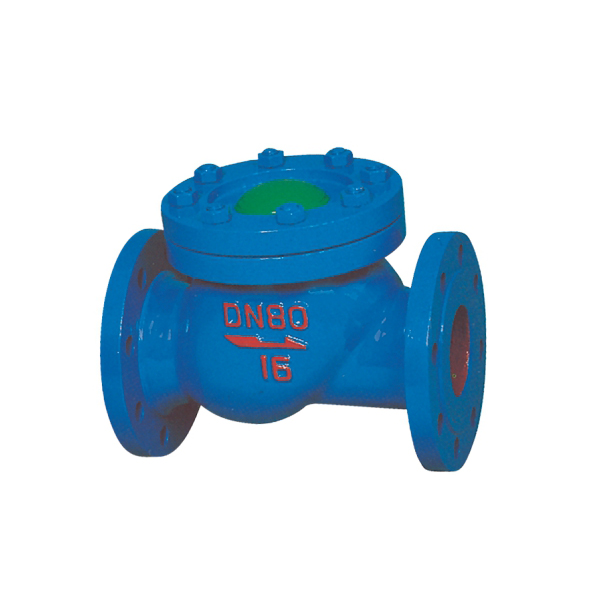

H44X橡胶瓣止回阀

更新:2016-4-14 8:24:33      点击:
  • 名称:    H44X橡胶瓣止回阀
  • 型号:    H44X
  • 压力:    1.0~2.5MPa
  • 规格:    DN50~DN600
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

    该阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。



  •

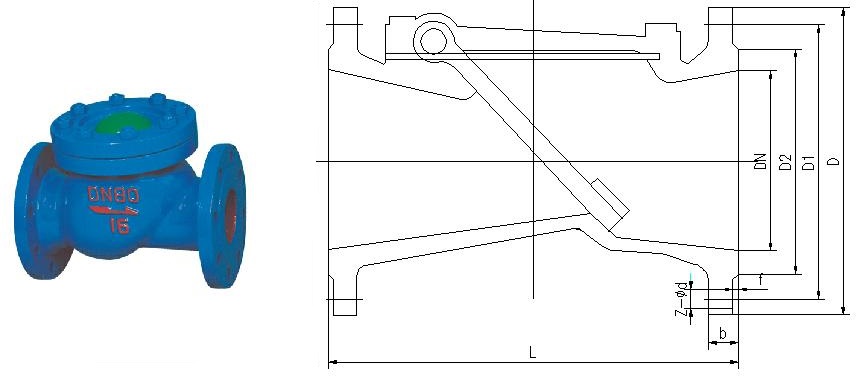

    主要连接及外形尺寸(PN10)

    公称通径

    主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    50

    203

    165

    125

    93

    18

    3

    4-Φ18

    65

    216

    185

    145

    113

    18

    3

    4-Φ18

    80

    241

    200

    160

    128

    20

    3

    8-Φ18

    100

    292

    220

    180

    148

    20

    3

    8-Φ18

    125

    325

    250

    210

    178

    22

    3

    8-Φ18

    150

    356

    285

    240

    204

    22

    3

    8-Φ22

    200

    435

    340

    295

    259

    24

    3

    8-Φ22

    250

    505

    395

    350

    314

    26

    3

    12-Φ22

    300

    580

    445

    400

    362

    26

    4

    12-Φ22

    350

    640

    505

    460

    422

    26

    4

    16-Φ22

    400

    685

    565

    515

    473

    26

    4

    16-Φ26

    450

    740

    615

    565

    523

    28

    4

    20-Φ26

    500

    775

    670

    620

    578

    28

    4

    20-Φ26

    600

    920

    780

    725

    677

    34

    5

    20-Φ30

    主要连接及外形尺寸(PN16)

    公称通径

    主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    50

    150

    165

    125

    93

    18

    3

    4-Φ18

    65

    170

    185

    145

    113

    18

    3

    4-Φ18

    80

    180

    200

    160

    128

    20

    3

    8-Φ18

    100

    190

    220

    180

    148

    20

    3

    8-Φ18

    125

    200

    250

    210

    178

    22

    3

    8-Φ18

    150

    210

    285

    240

    204

    22

    3

    8-Φ22

    200

    230

    340

    295

    259

    24

    3

    12-Φ22

    250

    250

    405

    355

    315

    26

    3

    12-Φ26

    300

    270

    460

    410

    370

    28

    3

    12-Φ26

    350

    290

    520

    470

    428

    30

    4

    16-Φ26

    400

    310

    580

    525

    479

    32

    4

    16-Φ30

    450

    330

    640

    585

    539

    40

    4

    20-Φ30

    500

    350

    715

    650

    601

    44

    4

    20-Φ33

    600

    390

    840

    770

    716

    54

    5

    20-Φ36

  • 主要零件材料

    材料代号

    阀体

    阀盖

    阀瓣

    Z

    灰铸铁(HT200)

    灰铸铁(HT200)

    钢材+强化尼龙布

    Q

    球墨铸铁(QT450

    球墨铸铁(QT450

    C

    碳钢(WCB

    碳钢(WCB

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    灰铸铁(Z型)

    水或弱腐蚀性介质

    80

    球墨铸铁(Q型)

    WCB(C型)

    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

  • 执行标准:

    设计标准:GB/T12236GB/T13932

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期间,阀瓣应处于关闭位置并固定,两端法兰应封闭。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    2..起吊本阀前,应检查吊环螺钉是否己拧紧。

    3.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    4.本阀门安装在水平管道上,阀盖向上。
