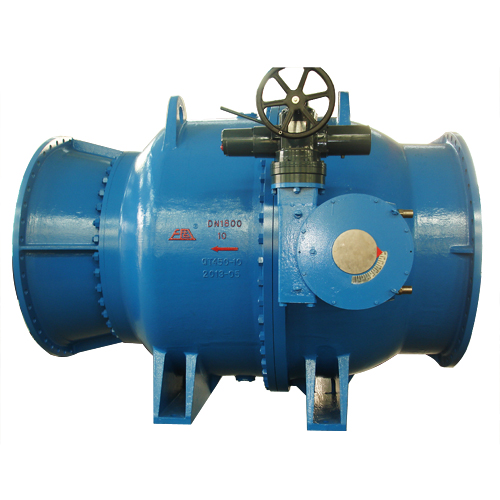

管网调流阀

更新:2016-4-11 9:41:11      点击:
  • 名称:    管网调流阀
  • 型号:    LHS941X
  • 压力:    0.6~2.5MPa
  • 规格:    DN100~DN1800
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

    本公司生产的电动调压调流阀为活塞式结构,活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。

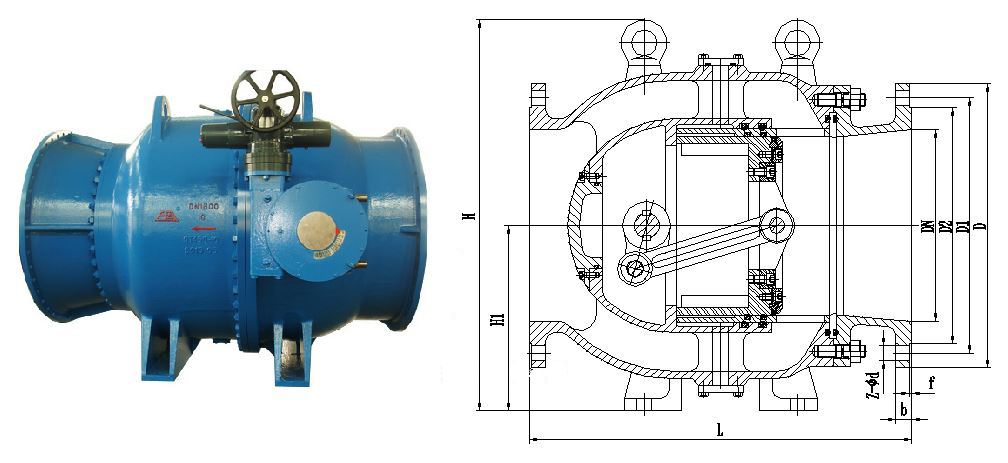

  • 主要连接及外形尺寸(PN10)

    公称

    通径

     主要外形尺寸及连接尺寸

    阀门尺寸mm

    法兰连接尺寸

    L

    H

    H1

    D

    D1

    D2

    b

    f

    z-Φd

    100

    325

    280

    140

    220

    180

    148

    20

    3

    8-Φ18

    125

    325

    290

    150

    250

    210

    178

    22

    3

    8-Φ18

    150

    350

    300

    160

    285

    240

    204

    22

    3

    8-Φ22

    200

    400

    350

    180

    340

    295

    259

    24

    3

    8-Φ22

    250

    500

    410

    210

    395

    350

    314

    26

    3

    12-Φ22

    300

    300

    500

    230

    445

    400

    362

    26

    4

    12-Φ22

    350

    700

    560

    250

    505

    460

    422

    26

    4

    16-Φ22

    400

    800

    980

    335

    565

    515

    473

    26

    4

    16-Φ26

    450

    900

    1100

    400

    615

    565

    523

    28

    4

    20-Φ26

    500

    1000

    1180

    450

    670

    620

    578

    28

    4

    20-Φ26

    600

    1200

    1250

    500

    780

    725

    677

    34

    5

    20-Φ30

    700

    1400

    1390

    600

    895

    840

    792

    35

    5

    24-Φ30

    800

    1600

    1530

    700

    1015

    950

    899

    38

    5

    24-Φ33

    900

    1800

    1650

    800

    1115

    1050

    999

    38

    5

    28-Φ33

    1000

    2000

    1800

    900

    1230

    1160

    1106

    44

    5

    28-Φ36

    1200

    2400

    2010

    1000

    1455

    1380

    1323

    55

    5

    32-Φ39

    1400

    2800

    2230

    1250

    1670

    1590

    1523

    65

    5

    3642

    1600

    3200

    2480

    1450

    1915

    1820

    1750

    75

    5

    4048

    1800

    3600

    2963

    1560

    2115

    2020

    1947

    85

    5

    4448

  • 主要零件材质

    材料代号

    阀体

    阀杆

    导轨

    活塞

    连杆

    密封环

    C

    WCB 碳钢

    20Cr13

    铜合金

    不锈钢

    不锈钢

    橡胶

    其它特殊材质我公司亦可根据客户需求量身定做。



  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    WCB(C型)

    水、空气等

    80

    公称压力PNMPa

    壳体试验压力(MPa)(

    试验压力(MPa)(

    1.0

    1.5

    1.1

    1.6

    2.4

    1.76



  • 执行标准

    设计规范:GB/T12224

    结构长度: GB/T12221 厂标

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220



  • 阀门维护

    1 阀门安装前核查各种标识是否齐全,技术资料是否符合要求的产品。

    2安装时事先清理阀腔和密封面,不允许有污物附着而影响密封性能。

    3电动装置、后柄、丝杆不允许作起吊用.

    4清理阀腔的同时要清理(清洗)所要安装之管道内杂质,以防止污物杂质轧伤密封面而影响密封性能。

    5暂不使用本阀时,应存放在干燥室内,二端通径堵塞,不准将产品任意堆放,以免损伤产品的有关零件。
