双偏心蝶阀

更新:2017-8-11 9:51:09      点击:
  • 名称:    双偏心蝶阀
  • 型号:    D342X
  • 压力:    0.6~1.6MPa
  • 规格:    DN40~DN4500
  • 材质:    HT200、QT450、WCB、CF8、CF8M等
  • 在线订购
  • 产品描述

    双偏心 蝶阀也叫作高性能蝶阀, 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比, 双偏心蝶阀更耐高压, 寿命更长, 稳定性好。 和其它阀门相比, 口径越大材料越轻,成本就更低.


  •

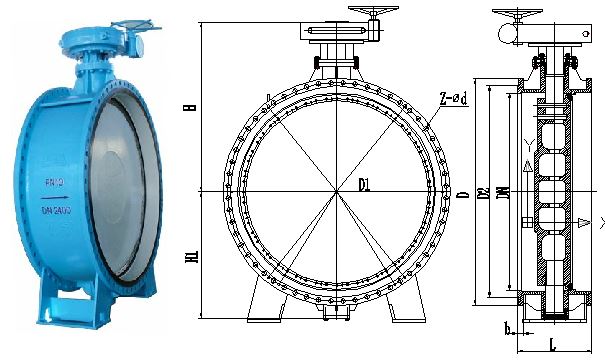

    主要连接及外形尺寸(PN10)

    公称

    通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm

    L

    H1

    H

    D

    D1

    D2

    b

    f

    z-Φd

    250

    165

    193

    416

    395

    350

    314

    26

    3

    12-Φ22

    300

    178

    244

    378

    445

    400

    362

    26

    4

    12-Φ22

    350

    190

    276

    505

    505

    460

    422

    26

    4

    16-Φ22

    400

    216

    307

    570

    565

    515

    473

    26

    4

    16-Φ26

    450

    222

    332

    600

    615

    565

    523

    28

    4

    20-Φ26

    500

    229

    364

    640

    670

    620

    578

    28

    4

    20-Φ26

    600

    267

    424

    760

    780

    725

    677

    34

    5

    20-Φ30

    700

    292

    484

    800

    895

    840

    792

    35

    5

    24-Φ30

    800

    318

    546

    878

    1015

    950

    899

    38

    5

    24-Φ33

    900

    330

    605

    945

    1115

    1050

    999

    38

    5

    28-Φ33

    1000

    410

    700

    1060

    1230

    1160

    1106

    44

    5

    28-Φ36

    1200

    470

    785

    1195

    1455

    1380

    1323

    55

    5

    32-Φ39

    1400

    530

    910

    1360

    1670

    1590

    1520

    65

    5

    36-Φ42

    1600

    600

    1043

    1516

    1915

    1820

    1740

    75

    5

    40-Φ48

    1800

    670

    1128

    1660

    2115

    2020

    1940

    85

    5

    44-Φ48

    2000

    760

    1290

    1850

    2325

    2230

    2150

    90

    5

    48-Φ48

    2200

    800

    1372

    1934

    2250

    2440

    2368

    58

    5

    52-Φ56

    2400

    900

    1535

    2046

    2760

    2650

    2564

    70

    5

    56-Φ56


  • 要零件材质

    材料代号

    阀体、阀盖

    阀板

    阀座

    密封圈

    阀杆

    填料

    z

    HT200 灰铸铁

    灰铸铁

    HT200+铜/不锈钢

    橡胶

    20Cr13

    石墨

    Q

    QT450 球墨铸铁

    球墨铸铁

    QT450+铜/不锈钢

    橡胶

    20Cr13

    石墨

    C

    WCB 碳钢

    碳钢

    WCB+铜/不锈钢/硬质合金

    橡胶

    20Cr13

    石墨

    P

    CF8 (304 )不锈钢

    不锈钢

    不锈钢

    橡胶

    304

    PTFE

    R

    CF8M (316) 不锈钢

    不锈钢

    不锈钢

    橡胶

    316

    PTFE

    PL

    CF3 (304 L)不锈钢

    不锈钢

    不锈钢

    橡胶

    304L

    PTFE

    RL

    CF3M (316L) 不锈钢

    不锈钢

    不锈钢

    橡胶

    316L

    PTFE

    -

    镍铬铸铁

    镍铬铸铁

    镍铬铸铁+316L

    橡胶

    316L

    PTFE

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    灰铸铁(Z

    水、空气、油品

    80

    球墨铸铁(Q

    水、蒸汽、油品

    80

    碳素钢(C型)

    水、蒸汽、油品

    80

    铬镍钛钢(P型)

    硝酸类

    80

    铬镍钼钛钢(R型)

    醋酸类

    80

    镍铬铸铁

    海水

    80



    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    0.6

    0.9

    0.66

    0.6

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

  • 执行标准

    设计规范:GB/T 12238

    结构长度:GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 阀门维护:

    1、使用过程中,应经常保持清洁,传动螺纹必须定期润滑,发现故障时,应立即停止使用,查明原因清除故障。

    2、填料压盖的螺栓应均匀地拧紧,不应压成歪状态,以免碰伤阻碍阀杆运动或造成泄漏。

    3、安装时,可将阀门按连接方式直接装置在管路上。一般情况下,可安装在管路任意位置上。蝶阀使用时,只作全开或全闭,不允许做调节流量用,以免密封面受冲蚀,加速磨 损。

    4、蝶阀开、关时应用手轮,请勿借助杠杆或其它工具,以免损坏阀件。手轮顺时针旋转为关闭,反之为开启。

    5、安装前,必须仔细核对本阀标志的压力,通径是否符合使用要求,消除运输过程所造成的缺陷,并消除阀件的污垢。

    6、长期存放的阀门,应作定期检查,对外露的加工表面须保持清洁,清除污垢。
