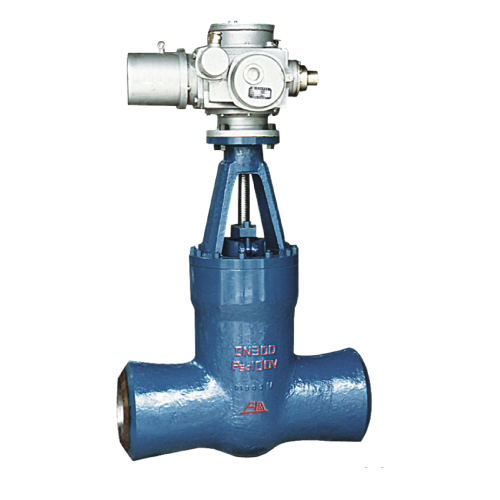

电动闸阀Z961Y

更新:2016-4-21 8:10:13      点击:
  • 名称:    电动闸阀Z961Y
  • 型号:    Z961Y
  • 压力:    P54 100V、P54 140V、P54 170V
  • 规格:    DN50~DN300
  • 材质:    12Cr5MoV
  • 在线订购
  • 产品描述

    1、本系列阀门采用先进的工艺及直通结构,极大降低了流阻系数与能量的损耗,显著提高了阀门使用寿命和性能。

    2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。

    3、闸板与阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。

    4、阀杆经调质和表面氮化处理,具有良好的抗腐蚀性和抗擦伤性。

    5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。



  •

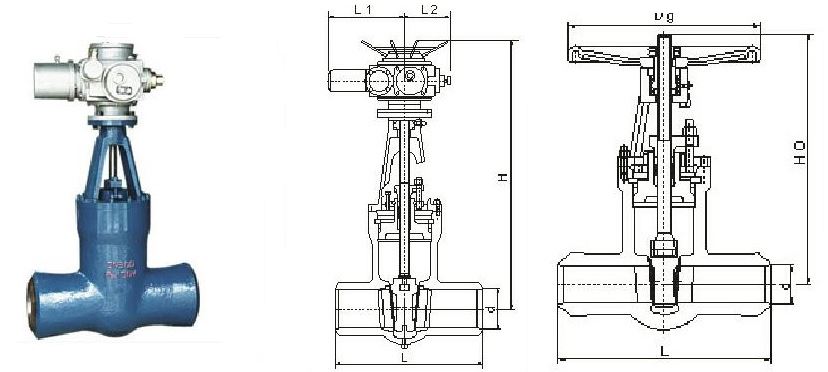

    主要连接尺寸Z960/962Y-200

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    50

    50

    250

    720

    408

    371

    219

    ZB20

    65

    67

    400

    895

    620

    371

    219

    ZB25

    80

    80

    470

    950

    635

    371

    219

    ZB40

    100

    101

    550

    1000

    650

    515

    295

    ZC45

    125

    138

    600

    1090

    720

    515

    295

    ZC60

    150

    164

    600

    1260

    728

    540

    290

    ZC90

    175

    182

    750

    1330

    885

    540

    290

    ZC90

    200

    204

    800

    1450

    1002

    540

    290

    ZC90

    225

    243

    850

    1590

    1138

    540

    290

    ZC120

    250

    275

    900

    1710

    1116

    565

    305

    ZC180

    275

    298

    1047

    1988

    1390

    565

    305

    ZC250

    300

    321

    1194

    2265

    1665

    565

    305

    ZC250

    325

    340

    1245

    2414

    1800

    770

    400

    ZC350

    350

    357

    1250

    2536

    1936

    770

    400

    ZC500

    375

    386

    1317

    2665

    2066

    770

    400

    ZC500

    400

    416

    1384

    3195

    2100

    794

    466

    ZC800

    425

    434

    1400

    3085

    2190

    794

    466

    ZC800

    450

    460

    1346

    3370

    2280

    794

    466

    ZC1000

    500

    517

    1473

    3580

    2485

    794

    466

    ZC1000

    主要连接尺寸Z960/962Y-250

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    50

    50

    250

    720

    408

    371

    219

    ZB20

    65

    67

    400

    895

    620

    371

    219

    ZB40

    80

    80

    470

    950

    635

    515

    295

    ZC45

    100

    102

    483

    1164

    650

    515

    295

    ZC60

    125

    126

    559

    1250

    720

    540

    290

    ZC90

    150

    158

    600

    1260

    728

    540

    290

    ZC90

    175

    170

    750

    1450

    885

    540

    290

    ZC120

    200

    196

    800

    1650

    1002

    540

    290

    ZC120

    225

    220

    850

    1650

    1138

    565

    305

    ZC180

    250

    265

    900

    1710

    1116

    565

    305

    ZC250

    275

    284

    1047

    1988

    1390

    565

    305

    ZC250

    300

    302

    1194

    2065

    1665

    770

    400

    ZC350

    325

    328

    1245

    2415

    1800

    770

    400

    ZC500

    350

    346

    1250

    2536

    1936

    794

    466

    ZC800

    主要连接尺寸Z960/962Y-320

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    100

    98

    550

    1000

    650

    515

    295

    ZC60

    125

    128

    600

    1090

    720

    540

    290

    ZC90

    150

    148

    600

    1260

    728

    540

    290

    ZC90

    175

    168

    750

    1330

    885

    540

    290

    ZC120

    200

    203

    800

    1450

    1002

    540

    290

    ZC120

    225

    196

    850

    1590

    1138

    565

    305

    ZC180

    250

    255

    900

    1710

    1116

    565

    305

    ZC250

    275

    280

    1047

    1988

    1390

    565

    305

    ZC250

    300

    306

    1194

    2265

    1665

    770

    400

    ZC350

    325

    330

    1245

    2415

    1800

    770

    400

    ZC500

    主要连接尺寸Z960/Z962Y-P54100

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    50

    50

    250

    720

    408

    371

    219

    ZB20

    65

    67

    400

    895

    620

    371

    219

    ZB25

    80

    80

    470

    950

    635

    371

    295

    ZB40

    100

    101

    550

    1000

    650

    515

    295

    ZC45

    125

    138

    600

    1090

    720

    515

    295

    ZC60

    150

    164

    600

    1260

    728

    540

    290

    ZC90

    175

    187

    750

    1330

    885

    540

    290

    ZC90

    200

    204

    800

    1450

    1002

    540

    290

    ZC90

    225

    232

    850

    1590

    1128

    540

    290

    ZC120

    250

    277

    900

    1710

    1116

    565

    305

    ZC180

    275

    298

    1047

    1988

    1390

    565

    305

    ZC180

    300

    321

    1194

    2265

    1665

    565

    305

    ZC250

    325

    340

    1245

    2414

    1800

    770

    400

    ZC350

    350

    357

    1250

    2536

    1936

    770

    400

    ZC500

    375

    386

    1317

    2665

    2066

    770

    400

    ZC500

    400

    416

    1384

    3195

    2100

    794

    466

    ZC800

    425

    434

    1400

    3285

    2190

    794

    466

    ZC800

    450

    460

    1346

    3370

    2280

    794

    466

    ZC1000

    500

    512

    1473

    3580

    2485

    794

    466

    ZC1000

    主要连接尺寸Z960/Z962Y-P54170

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    50

    50

    250

    720

    408

    371

    219

    ZB20

    65

    67

    400

    895

    620

    371

    219

    ZB25

    80

    80

    470

    950

    635

    515

    295

    ZB45

    100

    101

    550

    1000

    650

    515

    295

    ZC60

    125

    124

    600

    1090

    720

    540

    290

    ZC90

    150

    146

    600

    1260

    728

    540

    290

    ZC90

    175

    169

    750

    1330

    885

    540

    290

    ZC120

    200

    186

    800

    1450

    1002

    540

    290

    ZC120

    225

    207

    850

    1590

    1138

    565

    305

    ZC180

    250

    255

    900

    1710

    1116

    565

    305

    ZC250

    275

    256

    1047

    1988

    1390

    565

    305

    ZC250

    300

    306

    1194

    2265

    1665

    770

    400

    ZC350

    325

    330

    1245

    2415

    1800

    770

    400

    ZC500

    350

    353

    1250

    2536

    1936

    794

    466

    ZC800

    375

    378

    1317

    2665

    2066

    794

    466

    ZC800

    主要连接尺寸Z960/Z962Y-P55140V

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    50

    50

    250

    720

    408

    371

    219

    ZB20

    65

    67

    400

    895

    620

    371

    219

    ZB25

    80

    80

    470

    950

    635

    515

    295

    ZB45

    100

    101

    550

    1000

    650

    515

    295

    ZC60

    125

    136

    600

    1090

    720

    540

    290

    ZC90

    150

    158

    600

    1260

    728

    540

    290

    ZC90

    175

    179

    750

    1330

    885

    540

    290

    ZC120

    200

    196

    800

    1450

    1002

    540

    290

    ZC120

    225

    221

    850

    1590

    1138

    565

    305

    ZC180

    250

    265

    900

    1710

    1116

    565

    305

    ZC250

    275

    284

    1047

    1988

    1390

    565

    305

    ZC250

    300

    307

    1194

    2265

    1665

    770

    400

    ZC350

    325

    328

    1245

    2415

    1800

    770

    400

    ZC500

    350

    346

    1250

    2536

    1936

    794

    466

    ZC800

    375

    369

    1317

    2665

    2066

    794

    466

    ZC800

    主要连接尺寸Z960/Z962Y-P55170V

    公称通径DN

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    50

    50

    250

    720

    408

    371

    219

    ZB20

    65

    67

    400

    895

    620

    371

    219

    ZB25

    80

    80

    470

    950

    635

    515

    295

    ZC45

    100

    101

    550

    1000

    650

    515

    295

    ZC60

    125

    124

    600

    1090

    720

    540

    290

    ZC90

    150

    146

    600

    1260

    728

    540

    290

    ZC90

    175

    169

    750

    1330

    885

    540

    290

    ZC120

    200

    190

    800

    1450

    1002

    540

    290

    ZC120

    225

    201

    850

    1590

    1138

    565

    305

    ZC180

    250

    255

    900

    1710

    1116

    565

    305

    ZC250

    275

    258

    1041

    1988

    1390

    565

    305

    ZC250

    300

    306

    1194

    2265

    1665

    770

    400

    ZC350

    325

    310

    1245

    2415

    1800

    770

    400

    ZC500

    350

    353

    1250

    2536

    1936

    794

    466

    ZC800

    375

    356

    1317

    2665

    2066

    794

    466

    ZC800

  • 主要零件材料

    材料代号

    阀体

    阀板

    活塞

    阀杆

    四开环

    填料

    阀杆螺母

         C

    WCB 碳钢

    WCB

    A105

     20Cr13

    A105

    石墨

     ZQAL9-4

         I

    WC6 铬钼钢

    WC6

    F11

     38CrMoAL

    F11

    石墨

     ZQAL9-4

         V

    WC9 铬钼钢

    WC9

    F22

     25Cr2MoVA

    F22

    石墨

     ZQAL9-4

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 性能规范

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬钼钢(IV型)

    水、蒸汽、油品

    550

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    上密封(MPa

    密封(液)(MPa

    密封(气)(MPa

    25

    37.5

    27.5

    0.6

    27.5

    32

    48.0

    36.0

    0.6

    36.0

    P5410

    30.0

    22.0

    0.6

    22.0

    P5514

    37.5

    27.5

    0.6

    27.5

    P5517

    48.0

    36.0

    0.6

    36.0

    P5717

    61.8

    41.2

    0.6

    41.2

  • 执行标准:

    设计标准:JB/T3595

    结构长度:GB/T12221

    坡口尺寸:JB/T3595

    实验与检验:GB/T13927

    压力-温度:GB/T9131  JB/T3595

    产品标示:GB/T12220

  • 储存维护

      阀门可以存储在任何掩蔽的区域内,但一定要注意防止阀门被泥土或者地基弄脏。在装运时,阀门的入口及出口均带有保护端盖。注意安装阀门以前,不要将这些保护端盖除去。准备安装阀门时,首先将保护端盖卸下,然后检查连接部位是否清洁。对需要焊接的部位要用适合的溶液进行清洗,如丙酮或者酒精。不要使用含有氟化物或者氯化物的溶液。

    安装维护

    1.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    2.手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。

    3.手轮、手柄及伟动机构,不允许作起吊用。

    4.介质的流向应与阀体所示箭头方向一致。
