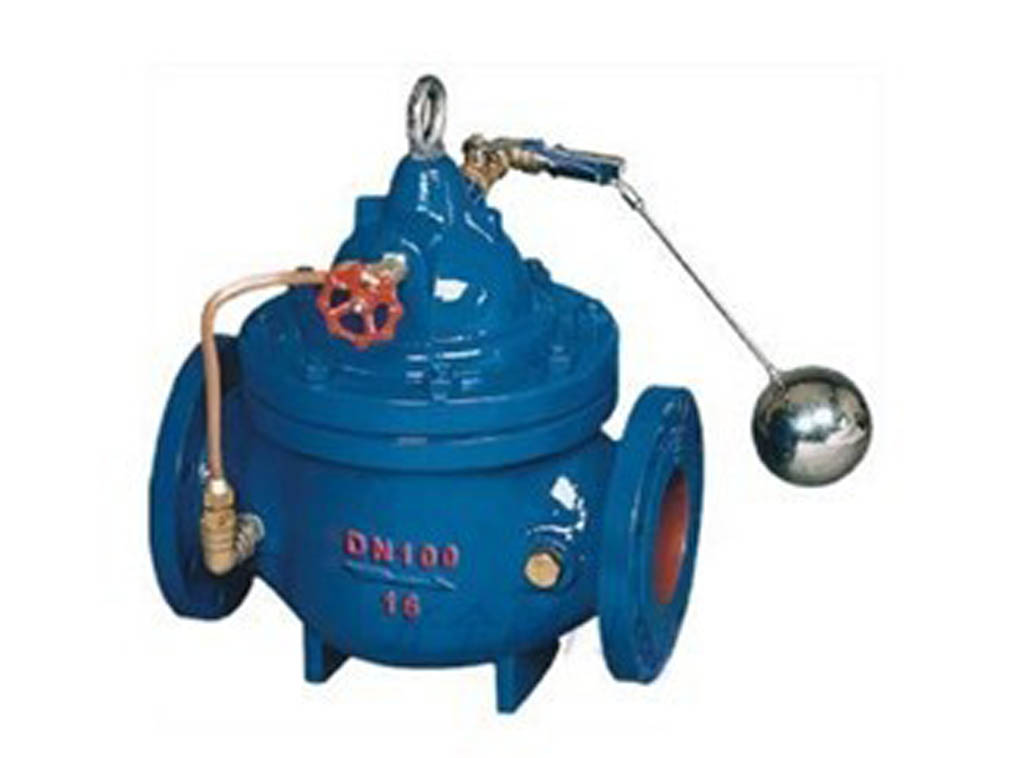

100X遥控浮球阀

更新:2023-4-12 14:00:26      点击:
  • 名称:    100X遥控浮球阀
  • 型号:    100X
  • 压力:    1.0~2.5MPa
  • 规格:    DN50~DN600
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

    100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀同浮球开关控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;100X隔膜式遥控浮球阀可随水地池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠、使用寿命长。


  •

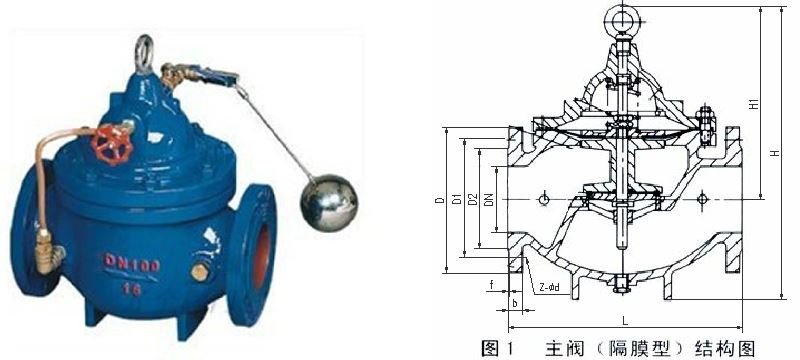

    主要连接及外形尺寸(PN10)

    公称

    通径

    主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm

    L

    H1

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    50

    203

    140

    335

    165

    125

    93

    18

    3

    4-Φ18

    65

    213

    140

    335

    185

    145

    113

    18

    3

    4-Φ18

    80

    241

    145

    345

    200

    160

    128

    20

    3

    8-Φ18

    100

    272

    155

    365

    220

    180

    148

    20

    3

    8-Φ18

    125

    300

    165

    385

    250

    210

    178

    22

    3

    8-Φ18

    150

    333

    180

    410

    285

    240

    204

    22

    3

    8-Φ22

    200

    400

    205

    465

    340

    295

    259

    24

    3

    8-Φ22

    250

    480

    225

    505

    395

    350

    314

    26

    3

    12-Φ22

    300

    550

    245

    454

    445

    400

    362

    26

    4

    12-Φ22

    350

    620

    275

    595

    505

    460

    422

    26

    4

    16-Φ22

    400

    685

    285

    625

    565

    515

    473

    26

    4

    16-Φ26

    450

    750

    285

    625

    615

    565

    523

    28

    4

    20-Φ26

    500

    810

    410

    780

    670

    620

    578

    28

    4

    20-Φ26

    600

    935

    456

    888

    780

    725

    677

    34

    5

    20-Φ30

     主要连接及外形尺寸(PN16)

    公称

    通径

    主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm

    L

    H1

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    50

    203

    140

    335

    165

    125

    93

    18

    3

    4-Φ18

    65

    213

    140

    335

    185

    145

    113

    18

    3

    4-Φ18

    80

    241

    145

    345

    200

    160

    128

    20

    3

    8-Φ18

    100

    272

    155

    365

    220

    180

    148

    20

    3

    8-Φ18

    125

    300

    165

    385

    250

    210

    178

    22

    3

    8-Φ18

    150

    333

    180

    410

    285

    240

    204

    22

    3

    8-Φ22

    200

    400

    205

    465

    340

    295

    259

    24

    3

    12-Φ22

    250

    480

    225

    505

    405

    355

    315

    26

    3

    12-Φ26

    300

    550

    245

    454

    460

    410

    370

    28

    3

    12-Φ26

    350

    620

    275

    595

    520

    470

    428

    30

    4

    16-Φ26

    400

    685

    285

    625

    580

    525

    479

    32

    4

    16-Φ30

    450

    750

    285

    625

    640

    585

    539

    40

    4

    20-Φ30

    500

    810

    410

    780

    715

    650

    601

    44

    4

    20-Φ33

    600

    935

    456

    888

    840

    770

    716

    54

    5

    20-Φ36

     主要连接及外形尺寸(PN25)

    公称

    通径

    主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm

    L

    H

    H1

    D

    D1

    D2

    b

    f

    Z-Φd

    50

    203

    140

    335

    165

    125

    93

    20

    3

    4-Φ18

    65

    213

    140

    335

    185

    145

    113

    22

    3

    8-Φ18

    80

    241

    145

    345

    200

    160

    128

    24

    3

    8-Φ18

    100

    272

    155

    365

    235

    190

    154

    24

    3

    8-Φ22

    125

    300

    165

    385

    270

    220

    180

    26

    3

    8-Φ26

    150

    333

    180

    410

    300

    250

    210

    28

    3

    8-Φ26

    200

    400

    205

    465

    360

    310

    270

    30

    3

    12-Φ26

    250

    480

    225

    505

    425

    370

    326

    32

    3

    12-Φ30

    300

    550

    245

    454

    485

    430

    386

    34

    3

    16-Φ30

    350

    620

    275

    595

    555

    490

    441

    38

    4

    16-Φ33

    400

    685

    285

    625

    620

    550

    498

    40

    4

    16-Φ36

    450

    750

    285

    625

    670

    600

    548

    46

    4

    20-Φ36

    500

    810

    410

    780

    730

    660

    608

    48

    4

    20-Φ36

    600

    935

    456

    888

    845

    770

    713

    58

    5

    20-Φ39


  • 主要零件材质

    材料代号

    阀体、阀盖

    阀杆

    阀座

    密封圈

    隔膜

    弹簧

    Z

    HT200灰铸铁

    20Cr13

    灰铸铁

    NR/NBR/EPDM/FEP/PFA

    NR/NBR/EPDM/FEP/PFA

    不锈钢

    Q

    QT450 球墨铸铁

    20Cr13

     球墨铸铁

    C

    WCB 碳钢

    20Cr13

     碳钢

    R

    CF8M (316) 不锈钢

    316

    316

    其它特殊材质我公司亦可根据客户需求量身定做。



  • 主要性能特性

    壳体材料

    壳体适用温度(℃)

    壳体适用压力MPa

    灰铸铁(Z

    200

    1.6

    球墨铸铁(Q

    350

    4.0

    碳钢(C型)

    425

    -

    不锈钢(R型)

    650

    -

    密封圈/隔膜

    适用介质

    适用温度(℃)

    天然橡胶(NR

    盐酸、30%硫酸、50%氢氟酸、碱、等

    ≤85

    丁腈橡胶(NBR

    水、油品、废气及治污废液等。

    ≤150

    乙丙胶(FPDM)

    除盐水、40%硼水、5%~15%硝酸及氢氧化钠等。

    ≤120

    聚全氟乙丙烯塑料(FEP)

    除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等。

    ≤150

    可熔性聚四氟乙烯(PFA)

    ≤180

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)

    密封(气)

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.76

    0.6

    2.5

    3.75

    2.75

    0.6



  • 执行标准

    设计规范:JB/T10674

    结构长度:JB/T10674GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 17241.7GB/T12224

    产品标识:GB/T 12220

  • 阀门维护

    ( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

    ( 2 )阀门的公称压力有不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

    ( 3 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

    ( 4 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

    ( 5 )水力控制阀应设置在介质单向流动的管路上。

    ( 6 )水力控制阀主阀体上的箭头方向必须与管路系统流向一致。

    ( 7 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

    ( 8 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

    ( 9)阀门安装前应做强度和严密性试验
