H76X/H对夹双瓣式止回阀

更新:2016-4-13 16:14:25      点击:
  • 名称:    H76X/H对夹双瓣式止回阀
  • 型号:    H76X/H
  • 压力:    1.0~16MPa
  • 规格:    DN50~DN1200
  • 材质:    WCB、CF8、CF8M、A4等
  • 在线订购
  • 产品描述

    H76型止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣(半阀瓣),悬挂在中心垂直的铰链销钉上。当流体开始流动时,阀瓣在作用于密封表面中心的合力(F)作用下开启。起着反作用的弹簧支撑力(Fs)的作用点位于阀瓣面中心外的位置,使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。
     当流速减缓,扭转弹簧自动反作用,使得阀瓣关闭,向阀体阀座靠近,减少了关闭的行程距离和时间。当流体倒流时,阀瓣逐渐靠近阀体阀座,阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响,从而实现无撞击性能。在关闭时,弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象,使的阀门能够保持更长时间的密封的整体性。



  •

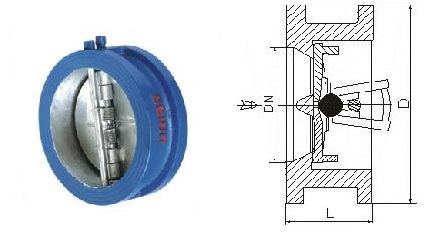

    主要尺寸及重量(H76)

    公称压力

    1.0

    1.6

    2.5

    4.0

    公称通径

    尺寸

    重量

    尺寸

    重量

    尺寸

    重量

    尺寸

    重量

    L

    D

    L

    D

    L

    D

    L

    D

    50

    60

    109

    1.8

    60

    109

    1.8

    60

    109

    2

    60

    109

    2.4

    65

    67

    129

    2.6

    67

    129

    2.6

    67

    129

    3.2

    -

    -

    -



  • 要零件材料

            材料代号

    阀体

    阀瓣

    阀杆

    弹簧

    C

    WCB 碳钢

    20Cr13

    20Cr13

    304

    P

    CF8(304) 不锈钢

    304

    304

    304

    R

    CF8M(316)不锈钢

    316

    316

    316

    PL

    CF3(304L) 不锈钢

    304L

    304

    304L

    RL

    CF3M(316L)不锈钢

    316L

    316

    316L

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 性能规范

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬镍钛钢(P型)

    硝酸类

    200

    铬镍钼钛钢(R型)

    醋酸类

    200



    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

    4.0

    6.0

    4.4

    0.6

  • 执行标准:

    设计标准:CB/T4303

    结构长度:GB/T12221

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期间,阀瓣应处于关闭位置并固定。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.本阀安装于任意方向管路

    2.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    3.安装时应检查内腔,除去阀瓣固定装置,试转阀瓣检查密封面,并清洗。

    4..起吊本阀前,应检查吊环螺钉是否己拧紧。

    5.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    6.安装时,应均匀对称拧紧连接螺栓。
