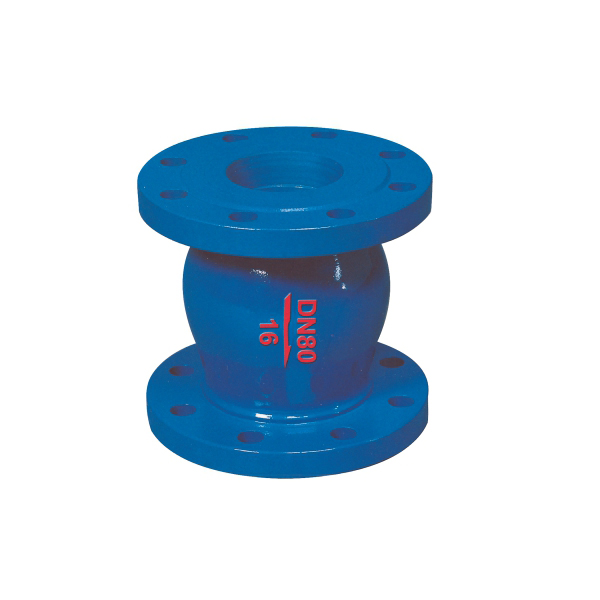

H42TX静音止回阀

更新:2016-4-13 15:11:04      点击:
  • 名称:    H42TX静音止回阀
  • 型号:    H42TX
  • 压力:    1.0~2.5MPa
  • 规格:    DN32~DN200
  • 材质:    灰铸铁、球墨铸铁、碳钢、不锈钢等
  • 在线订购
  • 产品描述

    消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)



  •

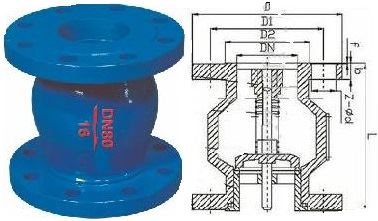

    主要连接及外形尺寸(PN10)

    公称通径

    主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    50

    105

    165

    125

    93

    18

    3

    4-Φ18

    65

    120

    185

    145

    113

    18

    3

    4-Φ18

    80

    145

    200

    160

    128

    20

    3

    8-Φ18

    100

    160

    220

    180

    148

    20

    3

    8-Φ18

    125

    180

    250

    210

    178

    22

    3

    8-Φ18

    150

    200

    285

    240

    204

    22

    3

    8-Φ22

    200

    230

    340

    295

    259

    24

    3

    8-Φ22

    250

    256

    395

    350

    314

    26

    3

    12-Φ22

    300

    295

    445

    400

    362

    26

    4

    12-Φ22

    350

    350

    505

    460

    422

    26

    4

    16-Φ22

    400

    375

    565

    515

    473

    26

    4

    16-Φ26

    450

    420

    615

    565

    523

    28

    4

    20-Φ26

    500

    430

    670

    620

    578

    28

    4

    20-Φ26

    600

    455

    780

    725

    677

    34

    5

    20-Φ30

    主要连接及外形尺寸(PN16)

    公称通径

    主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    50

    105

    165

    125

    93

    18

    3

    4-Φ18

    65

    120

    185

    145

    113

    18

    3

    4-Φ18

    80

    145

    200

    160

    128

    20

    3

    8-Φ18

    100

    160

    220

    180

    148

    20

    3

    8-Φ18

    125

    180

    250

    210

    178

    22

    3

    8-Φ18

    150

    200

    285

    240

    204

    22

    3

    8-Φ22

    200

    230

    340

    295

    259

    24

    3

    12-Φ22

    250

    267

    405

    355

    315

    26

    3

    12-Φ26

    300

    295

    460

    410

    370

    28

    3

    12-Φ26

    350

    330

    520

    470

    428

    30

    4

    16-Φ26

    400

    375

    580

    525

    479

    32

    4

    16-Φ30

    450

    405

    640

    585

    539

    40

    4

    20-Φ30

    500

    430

    715

    650

    601

    44

    4

    20-Φ33

    600

    455

    840

    770

    716

    54

    5

    20-Φ36

  • 主要零件材料

    材料代号

    阀体

    阀芯

    密封面

    弹簧

    Z

    灰铸铁(HT200)

    灰铸铁(HT200)

    橡胶

    不锈钢

    Q

    球墨铸铁(QT450

    球墨铸铁(QT450

    C

    碳钢(WCB

    碳钢(WCB

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    灰铸铁(Z型)

    水或弱腐蚀性介质

    80

    球墨铸铁(Q型)

    WCB(C型)

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

  • 执行标准:

    设计标准:GB/T12235GB/T12233

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期间,阀瓣应处于关闭位置并固定,两端法兰应封闭。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    2..起吊本阀前,应检查吊环螺钉是否己拧紧。

    3.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    4.本阀门安装在水平管道上,阀盖向上。
