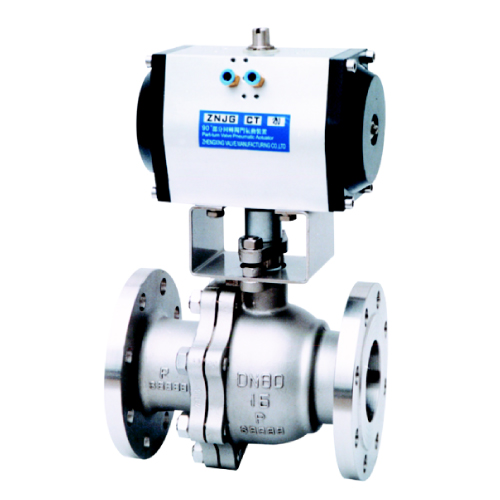

气动球阀Q641
- 名称: 气动球阀Q641
- 型号: Q641
- 压力: 1.0～6.4MPa
- 规格: DN15~DN200
- 材质: WCB CF8 CF3 CF8M CF3M
产品描述
气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。 本类阀门在管道中一般应当水平安装。气动球阀发展演变与工作原理 气动球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

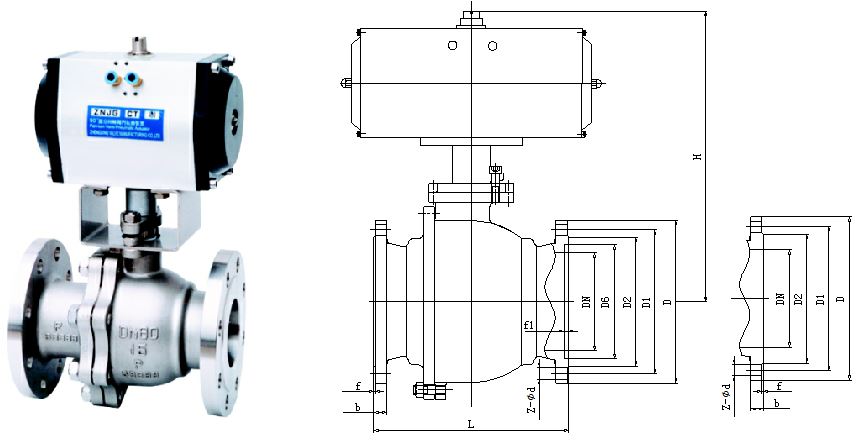

主要连接及外形尺寸(PN16)
公称
通径
主要阀门连接尺寸
阀门连接尺寸
法兰连接尺寸
L
H
D
D1
D2
b
f
Z-Φd
15
130
200
95
65
45
14
2
4-Φ14
20
140
204
105
75
55
14
2
4-Φ14
25
150
215
115
85
65
14
2
4-Φ14
32
165
244
135
100
78
16
2
4-Φ18
40
180
264
145
110
85
16
3
4-Φ18
50
200
274
160
125
100
16
3
4-Φ18
65
220
379
180
145
120
18
3
4-Φ18
80
250
389
195
160
135
20
3
8-Φ18
100
280
416
215
180
155
20
3
8-Φ18
125
320
542
245
210
185
22
3
8-Φ18
150
360
572
280
240
210
24
3
8-Φ23
200
400
600
335
295
265
26
3
12-Φ23
250
550
690
405
355
320
30
3
12-Φ25
主要连接及外形尺寸(PN25)
公称
通径
主要阀门连接尺寸
阀门连接尺寸
法兰连接尺寸
L
H
D
D1
D2
b
f
Z-Φd
15
130
200
95
65
45
16
2
4-Φ14
20
140
204
105
75
55
16
2
4-Φ14
25
150
215
115
85
65
16
2
4-Φ14
32
165
244
135
100
78
18
2
4-Φ18
40
180
264
145
110
85
18
3
4-Φ18
50
200
274
160
125
100
20
3
4-Φ18
65
220
379
180
145
120
22
3
8-Φ18
80
250
389
195
160
135
22
3
8-Φ18
100
280
416
230
190
160
24
3
8-Φ23
125
320
542
270
220
188
28
3
8-Φ25
150
360
572
300
250
218
30
3
8-Φ25
200
400
600
360
310
278
34
3
12-Φ25
250
550
690
425
370
332
36
3
12-Φ30
主要连接及外形尺寸(PN40)
公称
通径
主要阀门连接尺寸
阀门连接尺寸
法兰连接尺寸
L
H
D
D1
D2
D6
b
f
f2
z-Φd
15
130
200
95
65
45
40
16
2
4
4-Φ14
20
140
204
105
75
55
51
16
2
4
4-Φ14
25
150
215
115
85
65
58
16
2
4
4-Φ14
32
180
244
135
100
78
66
18
2
4
4-Φ18
40
200
264
145
110
85
76
18
3
4
4-Φ18
50
220
274
160
125
100
88
20
3
4
4-Φ18
65
250
379
180
145
120
110
22
3
4
8-Φ18
80
280
389
195
160
135
121
22
3
4
8-Φ18
100
320
416
230
190
160
150
24
3
4
8-Φ23
125
400
542
270
220
188
176
28
3
4.5
8-Φ25
150
400
572
300
250
218
204
30
3
4.5
8-Φ25
200
550
600
375
320
282
260
38
3
4.5
12-Φ30
主要连接及外形尺寸(PN64)
公称
通径
主要阀门连接尺寸
阀门连接尺寸
法兰连接尺寸
L
H
D
D1
D2
D6
b
f
f2
z-Φd
15
165
204
105
75
55
40
18
2
4
4-Φ14
20
190
215
125
90
68
51
20
2
4
4-Φ18
25
216
244
135
100
78
58
22
2
4
4-Φ18
32
229
264
150
110
82
66
24
2
4
4-Φ23
40
241
274
165
125
95
76
24
3
4
4-Φ23
50
292
379
175
135
105
88
26
3
4
4-Φ23
65
330
389
200
160
130
110
28
3
4
8-Φ23
80
356
416
210
170
140
121
30
3
4
8-Φ23
100
432
542
250
200
168
150
32
3
4.5
8-Φ25
125
508
572
295
240
202
176
36
3
4.5
8-Φ30
150
559
600
340
280
240
204
38
3
4.5
8-Φ34
200
660
690
405
345
300
260
44
3
4.5
12-Φ34
主要零件材质
材料代号
阀体
球体
阀杆
密封圈
填料
垫片
C
WCB 碳钢
20Cr13
20Cr13
PTFE/PPL
石墨
304+石墨
P
CF8 (304 )不锈钢
304
304
PTFE/PPL
PTFE/PPL
PTFE/PPL
PL
CF3 (304 L) 不锈钢
304L
304L
PTFE/PPL
PTFE/PPL
PTFE/PPL
R
CF8M (316) 不锈钢
316
316
PTFE/PPL
PTFE/PPL
PTFE/PPL
RL
CF3M(316L)不锈钢
316L
316L
PTFE/PPL
PTFE/PPL
PTFE/PPL
材料代号
阀体
球体
阀杆
阀座
填料
垫片
C
WCB 碳钢
20Cr13+镍基合金/钨钴合金
20Cr13
20Cr13+硬质合金
石墨
304+石墨
P
CF8 (304 )不锈钢
304+镍基合金/钨钴合金
304
304+硬质合金
石墨
304+石墨
PL
CF3 (304 L) 不锈钢
304L+镍基合金/钨钴合金
304L
304L+硬质合金
石墨
304+石墨
R
CF8M (316) 不锈钢
316+镍基合金/钨钴合金
316
316+硬质合金
石墨
304+石墨
RL
CF3M(316L)不锈钢
316L+镍基合金/钨钴合金
316L
316L+硬质合金
石墨
304+石墨
其它特殊材质我公司亦可根据客户需求量身定做。
主要性能特性
壳体材料
适用介质
适用温度（℃）
WCB（C型）
水、蒸汽、油品
≤425
CF8（P型）
硝酸类
≤540
CF8M（R型）
醋酸类
≤540
CF3（PL型）
强氧化介质
≤425
CF3M（RL型）
尿素等腐蚀性介质
≤425
壳体材料
适用介质
适用温度（℃）
备注
WCB（C型）
水、蒸汽、油品
≤150
密封圈为PPL
时≤280℃
CF8（P型）
硝酸类
≤150
CF8M（R型）
醋酸类
≤150
CF3（PL型）
强氧化介质
≤150
CF3M（RL型）
尿素等腐蚀性介质
≤150
公称压力PN（MPa）
壳体
试验压力（MPa）
密封（液）
密封（气）
1.6
2.4
1.8
0.6
2.5
3.8
2.8
0.6
4
6
4.4
0.6
6.4
9.6
7
0.6
执行标准
设计规范：GB/T 12237
结构长度：GB/T 12221
连接法兰：GB/T9113、HG/T20592、HG/T20615、JB/T 79
试验与检验：GB/T13927、JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
阀门维护
1.安装前应仔细核对阀门铭牌内容，保证阀门的类型，尺寸、阀座材料、使用温度等额定值符合管道的使用情况。
2.取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
3.安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接
线按电动执行机构线路图）。
4.准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
5.在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
6.本类阀应安装在管道的水平方向或垂直方向。
7.安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
8.与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
