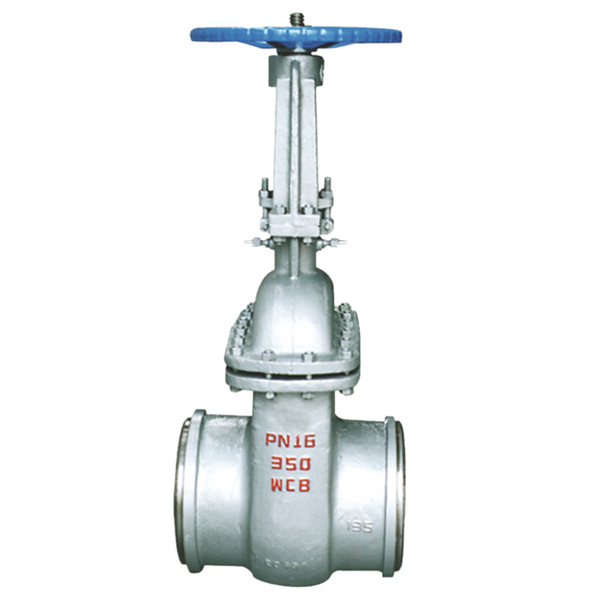

水封闸阀

更新：2016-4-20 14:26:04 点击：

名称: 水封闸阀
型号: DS/Z64H/ Z964Y
压力: 1.6～10.0MPa
规格: DN50～DN800
材质: WCB、CF8、CF8M、A4等

产品描述

焊接连接的闸阀适用于公称压力PN16.0-32.0Mpa，工作温度≤540℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。

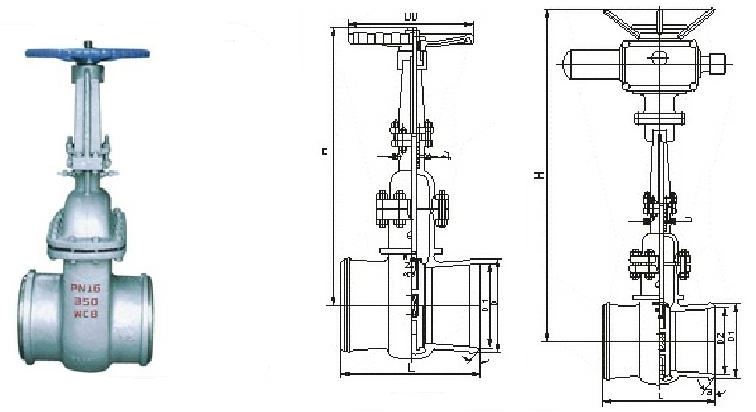

主要连接及外形尺寸

公称通径	L	a	H	PN1.6(MPa)			PN2.5(MPa)
公称通径	L	a	H	D1	D2	电装装置	D1	D2	电装装置
50	250	37°30′	620	58	50	DZW10	64	49	ZB10
65	270	37°30′	714	75	65	DZW10	82	67	ZB10
80	280	37°30′	765	91	79	DZW10	95	77	ZB10
100	300	37°30′	840	110	97	DZW15	117	101	ZB15
125	325	37°30′	852	136	121	DZW15	144	126	ZB20
150	350	37°30′	875	163	146	DZW20I	172	158	ZB20
200	400	37°30′	1015	223	202	DZW20	223	202	ZB25
250	450	37°30′	1125	278	254	DZW30	278	254	ZB25
300	500	37°30′	1371	330	305	DZW45	330	305	ZC45
350	550	37°30′	1485	382	352	DZW60	382	352	ZC60
400	600	37°30′	1890	432	399	DZW60	432	399	ZC90
450	650	37°30′	1989	485	451	DZW90	485	451	ZC120
500	700	37°30′	2041	535	501	DZW120	535	499	ZC120
600	800	37°30′	2285	636	601	DZW180	636	599	ZC180
700	900	37°30′	2347	726	691	DZW250	726	689	ZC250
800	1000	37°30′	2593	826	791	DZW350	826	789	ZC350

主要连接及外形尺寸

公称通径	L	D	a	PN4.0(MPa)			PN6.4MPa)			PN10.0(MPa)
公称通径	L	D	a	D1	H	电动装置	D1	H	电动装置	D1	H	电动装置
50	280	64	37°30′	49	620	DZW10	50	622	DZW10	49	622	ZB10
65	310	83	37°30′	67	714	DZW10	66	718	DZW15	64	718	ZB15
80	350	96	37°30′	79	767	DZW15	77	770	DZW20I	75	770	ZB20
100	400	117	37°30′	101	845	DZW20I	99	845	DZW20I	97	845	ZB25
125	450	144	37°30′	126	852	DZW20I	129	852	DZW30	125	852	ZB25
150	550	172	37°30′	152	875	DZW30	150	875	DZW30	145	965	ZC45
200	650	223	37°30′	200	1015	DZW30	198	1105	DZW45	190	1105	ZC60
250	750	278	37°30′	252	1215	DZW45	246	1215	DZW60	236	1237	ZC90
300	850	330	37°30′	302	1371	DZW60	294	1424	DZW90I	282	1424	ZC120
350	950	382	37°30′	350	1507	DZW90I	342	1507	DZW120I	334	1670	ZC180
400	1050	432	37°30′	397	1912	DZW120	387	2075	DZW180	377	2075	ZC250

注：PN1.6(16)阀门允许作为PN1.0(10)压力级选用。

主要连接及外形尺寸

公称通径	L	a	H	PN1.6(MPa)			PN2.5(MPa)
公称通径	L	a	H	D1	D2	电装装置	D1	D2	电装装置
50	250	37°30′	620	58	50	DZW10	64	49	ZB10
65	270	37°30′	714	75	65	DZW10	82	67	ZB10
80	280	37°30′	765	91	79	DZW10	95	77	ZB10
100	300	37°30′	840	110	97	DZW15	117	101	ZB15
125	325	37°30′	852	136	121	DZW15	144	126	ZB20
150	350	37°30′	875	163	146	DZW20I	172	158	ZB20
200	400	37°30′	1015	223	202	DZW20	223	202	ZB25
250	450	37°30′	1125	278	254	DZW30	278	254	ZB25
300	500	37°30′	1371	330	305	DZW45	330	305	ZC45
350	550	37°30′	1485	382	352	DZW60	382	352	ZC60
400	600	37°30′	1890	432	399	DZW60	432	399	ZC90
450	650	37°30′	1989	485	451	DZW90	485	451	ZC120
500	700	37°30′	2041	535	501	DZW120	535	499	ZC120
600	800	37°30′	2285	636	601	DZW180	636	599	ZC180
700	900	37°30′	2347	726	691	DZW250	726	689	ZC250
800	1000	37°30′	2593	826	791	DZW350	826	789	ZC350

主要连接及外形尺寸

公称通径	L	D	a	PN4.0(MPa)			PN6.4MPa)			PN10.0(MPa)
公称通径	L	D	a	D1	H	电动装置	D1	H	电动装置	D1	H	电动装置
50	280	64	37°30′	49	620	DZW10	50	622	DZW10	49	622	ZB10
65	310	83	37°30′	67	714	DZW10	66	718	DZW15	64	718	ZB15
80	350	96	37°30′	79	767	DZW15	77	770	DZW20I	75	770	ZB20
100	400	117	37°30′	101	845	DZW20I	99	845	DZW20I	97	845	ZB25
125	450	144	37°30′	126	852	DZW20I	129	852	DZW30	125	852	ZB25
150	550	172	37°30′	152	875	DZW30	150	875	DZW30	145	965	ZC45
200	650	223	37°30′	200	1015	DZW30	198	1105	DZW45	190	1105	ZC60
250	750	278	37°30′	252	1215	DZW45	246	1215	DZW60	236	1237	ZC90
300	850	330	37°30′	302	1371	DZW60	294	1424	DZW90I	282	1424	ZC120
350	950	382	37°30′	350	1507	DZW90I	342	1507	DZW120I	334	1670	ZC180
400	1050	432	37°30′	397	1912	DZW120	387	2075	DZW180	377	2075	ZC250

注：PN1.6(16)阀门允许作为PN1.0(10)压力级选用。

主要零件材料

材料代号	阀体	阀板	活塞	阀杆	四开环	填料	阀杆螺母
C	WCB 碳钢	WCB	A105	20Cr13	A105	石墨	ZQAL9-4
I	WC6 铬钼钢	WC6	F11	38CrMoAL	F11	石墨	ZQAL9-4
V	WC9 铬钼钢	WC9	F22	25Cr2MoVA	F22	石墨	ZQAL9-4

其它特殊材质我公司亦可根据客户需求量身定做。

性能规范

壳体材料	适用介质	适用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬钼钢（I、V型）	水、蒸汽、油品	≤550

公称压力PN（MPa）	壳体	试验压力（MPa）		上密封
公称压力PN（MPa）	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11

执行标准：

设计标准：JB/T3595

结构长度：GB/T12221

坡口尺寸：JB/T3595

实验与检验：GB/T13927

压力-温度：GB/T9131 JB/T3595

产品标示：GB/T12220
储存维护

阀门可以存储在任何掩蔽的区域内，但一定要注意防止阀门被泥土或者地基弄脏。在装运时，阀门的入口及出口均带有保护端盖。注意安装阀门以前，不要将这些保护端盖除去。准备安装阀门时，首先将保护端盖卸下，然后检查连接部位是否清洁。对需要焊接的部位要用适合的溶液进行清洗，如丙酮或者酒精。不要使用含有氟化物或者氯化物的溶液。

安装维护

1.安装前，必须仔细核对阀门标志和铭牌是否与工况要求相符。

2.手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。

3.手轮、手柄及伟动机构，不允许作起吊用。

4.介质的流向应与阀体所示箭头方向一致。
