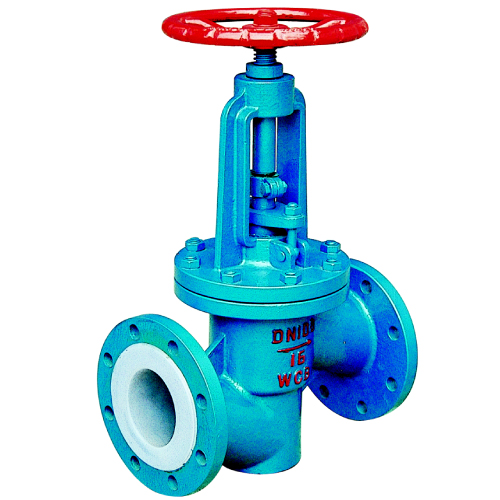

衬氟截止阀

更新:2016-5-30 10:38:22      点击:
  • 名称:    衬氟截止阀
  • 型号:    J41F46
  • 压力:    1.0~2.5MPa
  • 规格:    DN15~DN350
  • 材质:    全衬里
  • 在线订购
  • 产品描述

    衬氟截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式,也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。只适用于全开和全关,不允许作调节和节流。


  •

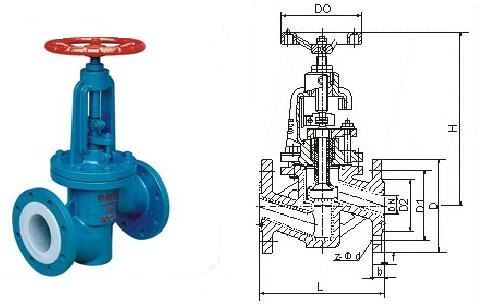

    主要连接及外形尺寸(PN10

    公称

    通经

    主要连接尺寸及连接尺寸

    阀体连接尺寸

    法兰连接尺寸

    L

    D0

    H

    D

    D1

    D2

    b

    f

    Z-Фd

    15

    130

    100

    260

    95

    65

    45

    14

    2

    4-Ф14

    20

    150

    100

    265

    105

    75

    55

    16

    2

    4-Ф14

    25

    160

    120

    270

    115

    85

    65

    16

    2

    4-Ф14

    32

    180

    140

    285

    135

    100

    78

    18

    2

    4-Ф18

    40

    200

    140

    315

    145

    110

    85

    18

    3

    4-Ф18

    50

    230

    160

    330

    160

    125

    100

    20

    3

    4-Ф18

    65

    290

    180

    395

    180

    145

    120

    20

    3

    4-Ф18

    80

    310

    240

    445

    195

    160

    135

    22

    3

    8-Ф18

    100

    350

    240

    490

    215

    180

    155

    22

    3

    8-Ф18

    125

    400

    280

    555

    245

    210

    185

    24

    3

    8-Ф18

    150

    480

    320

    645

    280

    240

    210

    24

    3

    8-Ф23

    200

    495

    360

    765

    335

    295

    265

    26

    3

    8-Ф23

    250

    622

    400

    805

    390

    350

    320

    28

    3

    12-Ф23

    300

    698

    400

    814

    440

    400

    368

    28

    4

    12-Ф23

    350

    787

    450

    855

    500

    460

    428

    30

    f

    16-Ф23

    主要连接及外形尺寸(PN16

    公称

    通经

    主要连接尺寸及连接尺寸

    阀体连接尺寸

    法兰连接尺寸

    L

    D0

    H

    D

    D1

    D2

    b

    f

    Z-Фd

    15

    130

    100

    265

    95

    65

    45

    14

    2

    4-Ф14

    20

    150

    100

    270

    105

    75

    55

    16

    2

    4-Ф14

    25

    160

    120

    275

    115

    85

    65

    16

    2

    4-Ф14

    32

    180

    140

    290

    135

    100

    78

    18

    2

    4-Ф18

    40

    200

    140

    320

    145

    110

    85

    18

    3

    4-Ф18

    50

    230

    160

    335

    160

    125

    100

    20

    3

    4-Ф18

    65

    290

    180

    400

    180

    145

    120

    20

    3

    4-Ф18

    80

    310

    240

    450

    195

    160

    135

    22

    3

    8-Ф18

    100

    350

    240

    495

    215

    180

    155

    24

    3

    8-Ф18

    125

    400

    280

    560

    245

    210

    185

    26

    3

    8-Ф18

    150

    480

    320

    650

    280

    240

    210

    28

    3

    8-Ф23

    200

    600

    360

    770

    335

    295

    265

    30

    3

    12-Ф23

    250

    650

    400

    810

    405

    355

    320

    32

    3

    12-Ф25

    300

    750

    400

    845

    460

    410

    375

    34

    4

    12-Ф25



  • 主要零件材料

    材料代号

    阀体、阀盖、闸瓣

    阀杆

    衬里层

    填料

    阀杆螺母

    Z

    HT250 灰铸铁

    35#

    FEP/PFA/FCTFE

    PTFE

    ZQAL 9-4

         C

    WCB 碳钢

    1Cr13

         P

    CF8(304) 不锈钢

    304

         R

    CF8M(316)不锈钢

    316

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 性能规范

    阀体

    壳体材料

    适用介质

    适用温度(℃)

    灰铸铁(Z型)

    水、蒸汽、油品

    200

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬镍钛钢(P型)

    硝酸类

    200

    铬镍钼钛钢(R型)

    醋酸类

    200

    衬里层

    材料

    适用介质

    适用温度(℃)

    FEP(F46)聚全氟乙丙烯

    除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等。

    150

    PFA可溶性聚四氟乙烯

    180

    FCTFE 聚三氟乙烯

    190

    公称压力MPa

    壳体(MPa

    试验压力(MPa

    上试验压力(MPa

    密封(液)

    密封(气)

    密封(液)

    1.0

    1.5

    1.1

    0.6

    1.1

    1.6

    2.4

    1.76

    0.6

    1.76

  • 执行标准

    设计标准:GB/T12235  GB/T12233  HG/T3215

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 储存维护

      阀门可以存储在任何掩蔽的区域内,但一定要注意防止阀门被泥土或者地基弄脏。在装运时,阀门的入口及出口均带有保护端盖。注意安装阀门以前,不要将这些保护端盖除去。

    安装维护

    1.安装前应仔细核对阀门铭牌内容,保证阀门的类型,尺寸、阀座材料、使用温度等额定值符合管道的使用情况。

    2.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品,以免产生橡胶溶胀而影响阀门使用寿命。

    3.安装使用前最好能对球阀所有连接处的螺栓进行检查,保证其已均匀拧紧。并检查填料是否压紧而又密封。

    4.在手动操作纵阀门时,不得借助于辅助杠杆使阀门启闭,以免扭矩过大而损伤驱动零件或密封部位。
