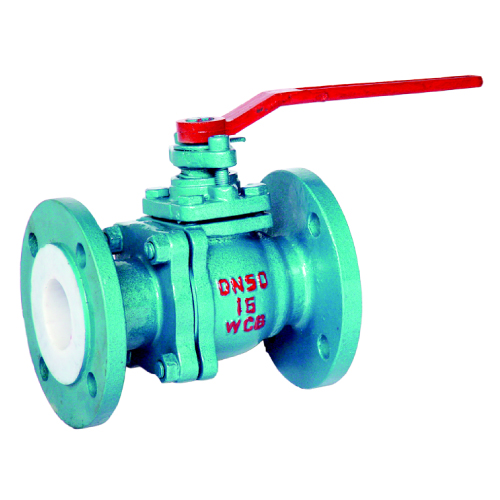

衬氟球阀
- 名称: 衬氟球阀
- 型号: Q41F46
- 压力: 1.0～1.6MPa
- 规格: DN15~DN250
- 材质: 灰铸铁、球墨铸铁、碳钢
产品描述
衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。

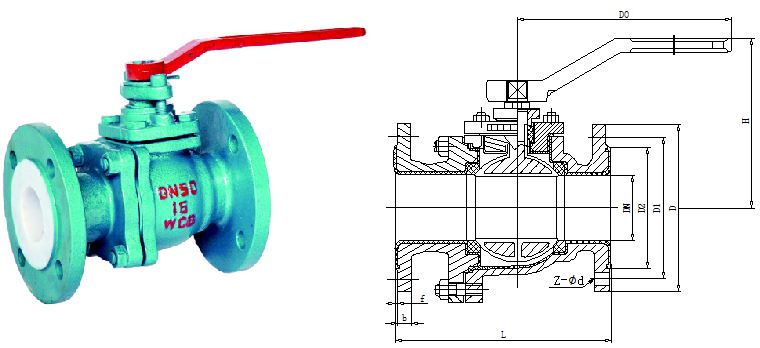

主要连接及外形尺寸PN10
公称
通径
主要连接尺寸及连接尺寸
阀体连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
b
f
Z-Фd
15
140/130
80
120
95
65
45
14
2
4-14
20
140/130
90
140
105
75
55
16
2
4-14
25
150/140
100
160
115
85
65
16
2
4-14
32
165
110
160
135
100
78
18
2
4-18
40
180/165
120
200
145
110
85
18
3
4-18
50
200/203
135
250
160
125
100
20
3
4-18
65
220/222
145
300
180
145
120
20
3
4-18
80
250/241
185
350
195
160
135
22
3
4-18
100
280/305
195
400
215
180
155
22
3
8-18
125
320/356
210
500
245
210
185
24
3
8-18
150
360/394
450
200*
280
240
210
24
3
8-23
200
457
490
240*
335
295
265
26
3
8-23
250
533
550
240*
390
350
320
28
3
12-23
主要连接及外形尺寸PN16
公称
通径
主要连接尺寸及连接尺寸
阀体连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
b
f
Z-Фd
15
140/130
80
120
95
65
45
14
2
4-Ф14
20
140/130
90
140
105
75
55
16
2
4-Ф14
25
150/140
100
160
115
85
65
16
2
4-Ф14
32
165
110
160
135
100
78
18
2
4-Ф18
40
180/165
120
200
145
110
85
18
3
4-Ф18
50
200/203
135
250
160
125
100
20
3
4-Ф18
65
220/222
145
300
180
145
120
20
3
4-Ф18
80
250/241
185
350
195
160
135
22
3
8-Ф18
100
280/305
195
400
215
180
155
24
3
8-Ф18
125
320/356
210
500
245
210
185
26
3
8-Ф18
150
360/394
450
200*
280
240
210
28
3
8-Ф23
200
457
490
240*
335
295
265
30
3
12-Ф23
主要零件材料
材料代号
阀体、阀盖
阀杆
衬里层
填料
手柄
Z
HT250 灰铸铁
1Cr13
FEP/PTFE/FCTFE
PTFE
可锻铸铁
C
WCB 碳钢
2Cr13
P
CF8(304) 不锈钢
304
R
CF8M(316)不锈钢
316
其它特殊材质我公司亦可根据客户需求量身定做。
性能规范
阀体
壳体材料
适用介质
适用温度（℃）
灰铸铁（Z型）
水、蒸汽、油品
≤200
碳素钢（C型）
水、蒸汽、油品
≤425
铬镍钛钢（P型）
硝酸类
≤200
铬镍钼钛钢（R型）
醋酸类
≤200
衬里层
材料
适用介质
适用温度（℃）
FEP（F46）聚全氟乙丙烯
除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等。
≤150
PFA可溶性聚四氟乙烯
≤180
FCTFE 聚三氟乙烯
≤190
PTFE聚四氟乙烯
强酸，强碱，强氧化剂等
≤150
公称压力MPa
壳体（MPa）
试验压力（MPa）
密封（液）
密封（气）
1.0
1.5
1.1
0.6
1.6
2.4
1.76
0.6
执行标准
设计标准：GB/T12237
结构长度：GB/T12221
连接法兰：JB/T79、GB/T9113、HG/T20592、HG/T20615
实验与检验：GB/T13927
压力-温度：GB/T9131
产品标示：GB/T12220
储存维护
阀门可以存储在任何掩蔽的区域内，但一定要注意防止阀门被泥土或者地基弄脏。在装运时，阀门的入口及出口均带有保护端盖。注意安装阀门以前，不要将这些保护端盖除去。
安装维护
1.安装前应仔细核对阀门铭牌内容，保证阀门的类型，尺寸、阀座材料、使用温度等额定值符合管道的使用情况。
2.衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命。
3.安装使用前最好能对球阀所有连接处的螺栓进行检查，保证其已均匀拧紧。并检查填料是否压紧而又密封。
4.在手动操作纵阀门时，不得借助于辅助杠杆使阀门启闭，以免扭矩过大而损伤驱动零件或密封部位。
