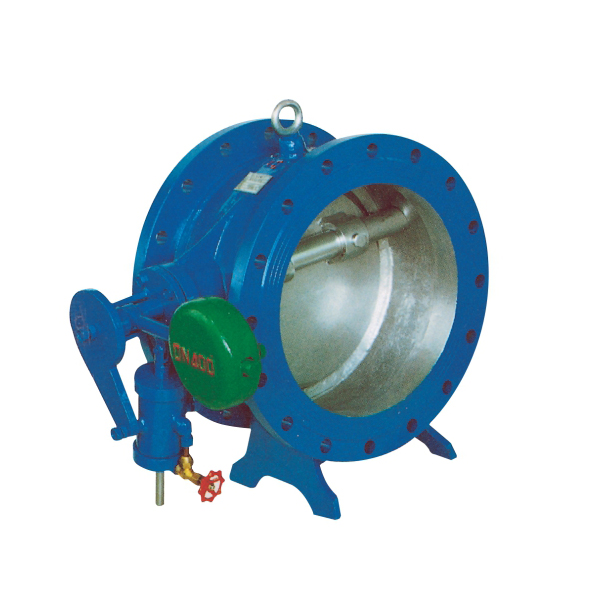

蝶式微阻缓闭止回阀

更新:2020-10-20 15:56:34      点击:
  • 名称:    蝶式微阻缓闭止回阀
  • 型号:    HH47X
  • 压力:    1.0~1.6MPa
  • 规格:    DN200~DN2000
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

     HH47X止回阀用于工业供排水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构颖小、流体阴力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点,是工业用水和城市排污的可靠产品。


  •

    主要连接及外形尺寸

    DN

    L

    L1

    L2

    L3

    D

    D1

    D2

    b

    f

    b

    Z-Φd

    300

    270

    500

    250

    600

    445

    400

    370

    28

    4

    35

    12-Φ22

    350

    290

    500

    310

    715

    505

    460

    430

    30

    4

    35

    16-Φ22

    400

    310

    500

    325

    730

    565

    515

    482

    32

    4

    35

    16-Φ26

    450

    330

    500

    350

    750

    615

    565

    532

    32

    4

    35

    20-Φ26

    500

    350

    500

    380

    800

    670

    620

    585

    34

    4

    35

    20-Φ26

    600

    390

    500

    415

    815

    780

    725

    685

    36

    5

    35

    20-Φ30

    700

    430

    800

    895

    840

    800

    40

    5

    40

    24-Φ30

    800

    470

    800

    1015

    950

    905

    44

    5

    40

    24-Φ33

    900

    510

    800

    1115

    1015

    1005

    46

    5

    40

    28-Φ33

    1000

    550

    800

    1230

    1160

    1110

    50

    5

    40

    28-Φ36

  • 主要零件材料

    材料代号

    阀体

    阀瓣

           阀杆

    阀座

    重锤

    Z

    灰铸铁(HT200)

    QT450

    不锈钢

    橡胶

    HT150

    Q

    球墨铸铁(QT450

    QT450

    不锈钢

    橡胶

    HT150

    C

    碳钢(WCB

    WCB

    不锈钢

    橡胶

    HT150

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    灰铸铁(Z型)

    污水、油品

    80

    球墨铸铁(Q型)

    WCB(C型)

    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

  • 执行标准:

    设计标准:CJ/T282GB/T12224

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期闸,阀瓣应处于关闭位置并固定,两端法兰应封闭。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.本阀安装于水平管路

    2.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    3.安装时应检查内腔,除去阀瓣固定装置,试转阀瓣检查密封面,并清洗。

    4..起吊本阀前,应检查吊环螺钉是否己拧紧。

    5.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    6.安装时,应均匀对称拧紧连接螺栓。
