板式止回阀

更新:2016-4-14 12:01:56      点击:
  • 名称:    板式止回阀
  • 型号:    H74
  • 压力:    PN1.0~PN4.0MPa
  • 规格:    DN50~DN600
  • 材质:    碳钢、不锈钢
  • 在线订购
  •

    产品描述

    超薄型止回阀是一种超薄止回阀,它具有结构简单,外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、 化工、冶金等工业部门对有安装空间限制的场所最为适用。

  •

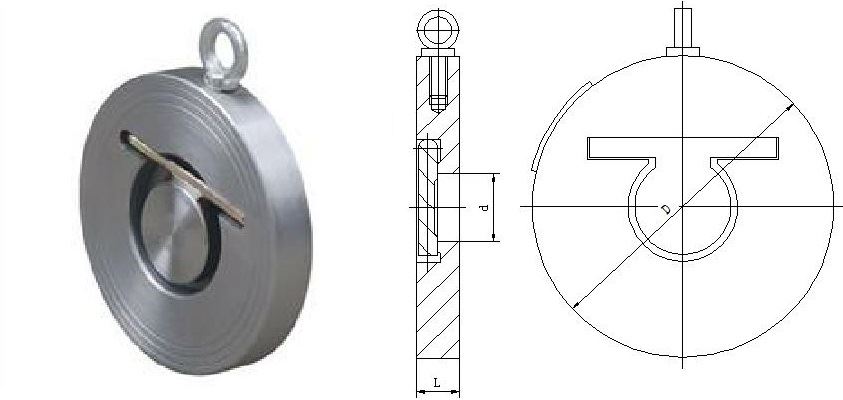

    主要连接及外形尺寸

    公称通径

    主要阀门连接尺寸

    d

    L

    D

    I

    II

    PN1.0

    PN1.6

    PN2.5

    PN4.0

    50

    25

    15

    22

    109

    109

    109

    109

    65

    38

    15

    22

    129

    129

    129

    129

    80

    46

    15

    22

    144

    144

    144

    144

    100

    72

    15

    24

    164

    164

    170

    170

    125

    95

    16

    26

    194

    194

    186

    186

    150

    114

    19

    29

    221

    221

    226

    226

    200

    140

    29

    43

    275

    275

    283

    293

    250

    188

    29

    43

    330

    331

    343

    355

    300

    216

    38

    50

    380

    386

    403

    420

    350

    263

    41

    52

    440

    446

    460

    477

    400

    305

    51

    62

    491

    498

    517

    549

    450

    356

    51

    62

    541

    558

    567

    574

    500

    406

    65

    80

    596

    620

    627

    613

    600

    482

    70

    90

    698

    737

    734

    750

  • 要零件材料

    材料代号

    阀体

    阀瓣

    阀杆

    C

    WCB 碳钢

    碳钢+硬质合金

    20Cr13

    P

    CF8(304) 不锈钢

    CF8(304) 不锈钢

    304

    R

    CF8M(316)不锈钢

    CF8M(316)不锈钢

    316

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 性能规范

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬镍钛钢(P型)

    硝酸类

    200

    铬镍钼钛钢(R型)

    醋酸类

    200

    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

    4

    6

    4.4

    0.6

  • 执行标准:

    设计标准:CB/T3819

    结构长度:GB/T12221

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防密封面的损坏。长期存放的阀门应定期检查,及时防护。

    安装维护

    1.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    2.安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

    3.安装前应注意阀门上流向标记与介质流动方向一致。

    4.使用中应注意阀门是否有异常声音和振动,为防止在管路中产生水锤效应,应注意管路介质压力波 动情况。

更多产品
