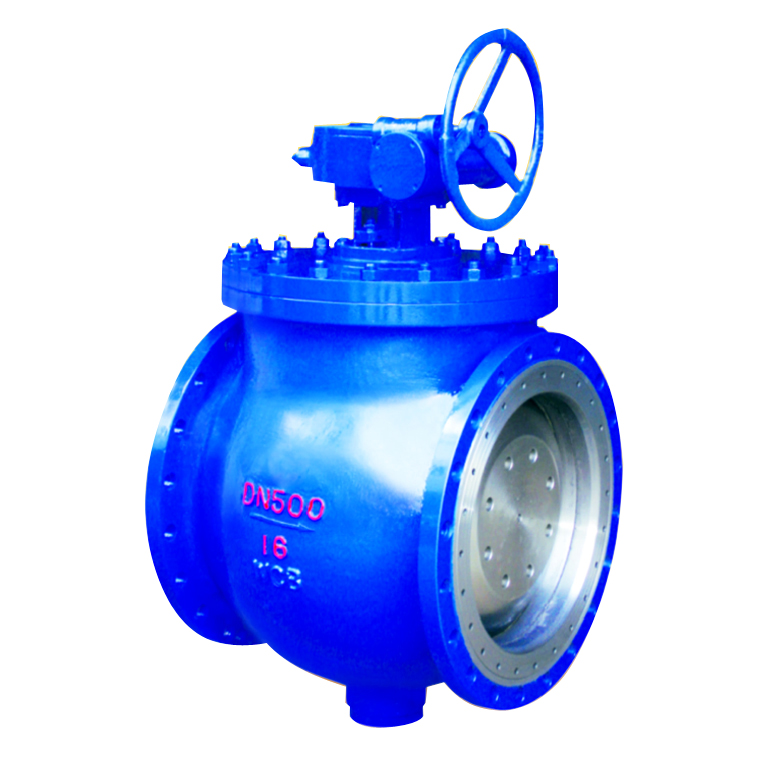

上装式偏心半球阀
- 名称: 上装式偏心半球阀
- 型号: PQ347X
- 压力: 1.0～2.5MPa
- 规格: DN50~DN1400
- 材质: 灰铸铁、球墨铸铁、碳钢等
产品描述
上装式偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
公称
通径

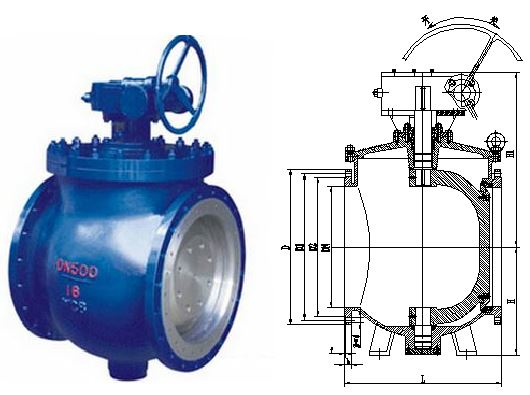

主要外形尺寸及连接尺寸
阀门尺寸
法兰连接尺寸
L
H
H1
D
D1
D2
b
f
z-Φd
200
400
225
440
340
295
259
24
3
8-Φ22
250
450
255
492
395
350
314
26
3
12-Φ22
300
500
295
505
445
400
362
26
4
12-Φ22
350
550
345
592
505
460
422
26
4
16-Φ22
400
600
346
611
565
515
473
26
4
16-Φ26
450
650
385
698
615
565
523
28
4
20-Φ26
500
700
430
720
670
620
578
28
4
20-Φ26
600
800
530
799
780
725
677
34
5
20-Φ30
700
900
620
884
895
840
792
35
5
24-Φ30
800
1000
720
975
1015
950
899
38
5
24-Φ33
900
1100
755
1040
1115
1050
999
38
5
28-Φ33
1000
1200
874
1152
1230
1160
1106
44
5
28-Φ36
主要零件材质
材料代号
阀体、阀盖
球体
阀杆
密封圈
填料
执行机构
C
WCB 碳钢
WCB
20Cr13
橡胶
石墨
电装
P
CF8 (304 )不锈钢
CF8
304
橡胶
PTFE
R
CF8M (316) 不锈钢
CF8M
316
橡胶
PTFE
其它特殊材质我公司亦可根据客户需求量身定做。
主要性能特性
壳体材料
适用介质
适用温度（℃）
碳素钢（C型）
水、空气、油品
≤80
铬镍钛钢（P型）
硝酸类
≤80
铬镍钼钛钢（R型）
醋酸类
≤80
公称压力PN（MPa）
壳体（MPa）
试验压力（MPa）
密封（液）（MPa）
密封（气）（MPa）
1.0
1.5
1.1
1.1
1.6
2.4
1.8
0.6
2.5
3.8
2.8
0.6
执行标准
设计规范：GB/T 26146
结构长度：GB/T 12221、GB/T 26146
连接法兰：GB/T9113、HG/T20592、HG/T20615、JB/T 79
试验与检验：GB/T13927、JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
安装维护：
1.安装前重新确认阀门标识（如型号、公称通径、公称压力、材料） 是依据管线系统的要求标识。检查阀门内腔清洁度，确认部件完善并无异物时才可安装。
2.球阀驱动装置分手动和电动方式两种，可根据用户需要配装，阀门安装前应试启、闭两次。当使用一段时间后，阀门出现泄漏，可调整手动和电动驱动装置的限位紧固螺栓，因有偏心结构，可补尝磨损量。
3.球阀偏心轴和阀座密封付调整必须要有经验人员才可进行。（阀门密封状况不良时）
4.球阀若暂时不安装使用，应存放在干燥通风的室内，严禁磕碰或受外力。需把阀门开启5°，避免密封圈长期受压降低弹性而影响使用寿命。
5.新安装阀门第一次试水可能因运输或其它原因产生轻微泄漏，可开关阀门5°～10°两、三次，阀门会自动调节至正确位置。
6.球阀驱动装置限止位紧固螺栓出厂前调试完毕，不允许松动。当阀门使用很长一段时间后若出现泄漏，可把驱动装置限止位紧固螺栓松开，逆时钟旋转一圈并锁紧螺母，再把阀门关紧一些，因偏心的作用来消除磨损间隙，保证阀门继续使用,切不可在没有松开驱动装置限止位紧固螺栓的情况下强行关闭阀门,这样会损坏驱动装置。
7.偏心半球阀是单向密封阀门，阀体上的箭头为阀门密封方向，而不是介质流向，安装时当作为截止阀用时，箭头与介质流向相同（即正向安装），当作为止回阀用时, 箭头与介质流向相反（反向安装）。
