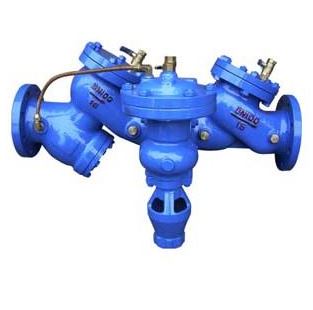

HS41X 过滤倒流防止器

更新:2016-4-13 9:32:03      点击:
  • 名称:    HS41X 过滤倒流防止器
  • 型号:    HS41X
  • 压力:    1.0~1.6MPa
  • 规格:    DN50~DN300
  • 材质:    灰铸铁、球墨铸铁、碳钢、不锈钢
  • 在线订购
  • 产品描述

    过滤倒流防止器根据我国目前的供水管网,尤其是生活饮用水管道回流污染严重,又无有效防止回流污染装置的情况下,研制的一种严格限定管道中水只能单向流动的水力控制组合装置,它的功能是在任何工况下防止管道中的介质倒流,以达到避免倒流污染的目的。同时倒流防止器,也称为防污隔断阀。目前倒流防止器主要分为低阻力倒流防止器和减压型倒流防止器两类,按国家标准低阻力倒流防止器的水头损失小于3米,减压型倒流防止器的水头损失小于7.



  •

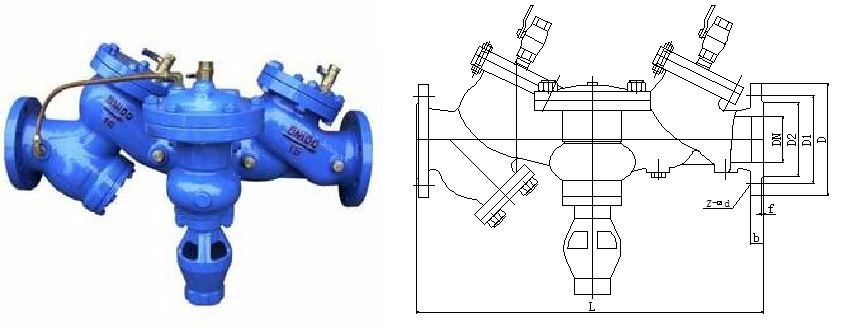

    主要连接及外形尺寸(PN10)

    公称通径

     主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    n-Φd

    50

    525

    165

    125

    93

    18

    3

    4-Φ18

    65

    580

    185

    145

    113

    18

    3

    4-Φ18

    80

    670

    200

    160

    128

    20

    3

    8-Φ18

    100

    775

    220

    180

    148

    20

    3

    8-Φ18

    125

    889

    250

    210

    178

    22

    3

    8-Φ18

    150

    978

    285

    240

    204

    22

    3

    8-Φ22

    200

    1150

    340

    295

    259

    24

    3

    8-Φ22

    250

    1350

    395

    350

    314

    26

    3

    12-Φ22

    300

    1499

    445

    400

    362

    26

    4

    12-Φ22

  • 主要零件材质

    材料代号

    阀体、阀盖

    阀瓣

    膜片压板

    膜片

    弹簧

    C

    WCB 碳钢

    25#

    25#

    橡胶

    不锈钢

    P

    CF8 (304 )不锈钢

    304

    304

    橡胶

    不锈钢

    R

    CF8M (316) 不锈钢

    316

    316

    橡胶

    不锈钢

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、空气、油品

    80

    铬镍钛钢(P型)

    硝酸类

    80

    铬镍钼钛钢(R型)

    醋酸类

    80

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

  • 执行标准

    设计规范:GB/T 12224

    结构长度:GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 安装维护:

    1.安装前重新确认阀门标识(如型号、公称通径、公称压力、材料) 是依据管线系统的要求标识。

    2.阀门安装应有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

    3.检查阀门内腔清洁度,确认部件完善并无异物时才可安装。

    4.安装前所有连接处的螺栓进行检查,保证其已均匀拧紧。

    5.不安装使用,应存放在干燥通风的室内,严禁磕碰或受外力。

    6.阀门长时间存放后,需对阀门重新打压实验,检验合格后方可继续安装。
