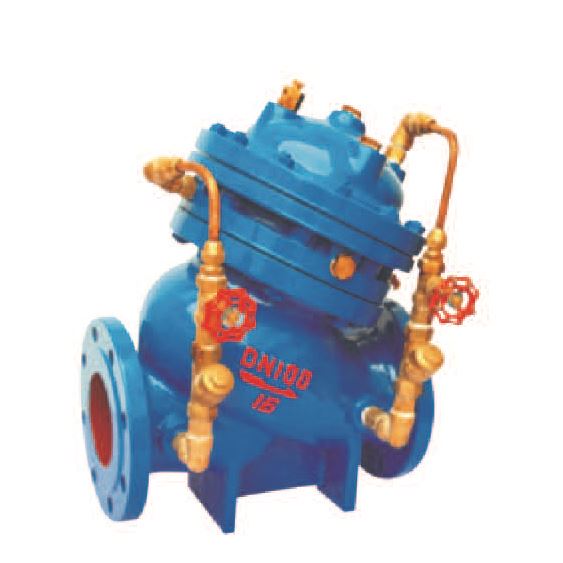

JD745X多功能水泵控制阀
- 名称: JD745X多功能水泵控制阀
- 型号: JD745X
- 压力: 1.0~2.5MPa
- 规格: DN50~DN1000
- 材质: 灰铸铁、球墨铸铁、碳钢
产品描述
多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
工作原理：
当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

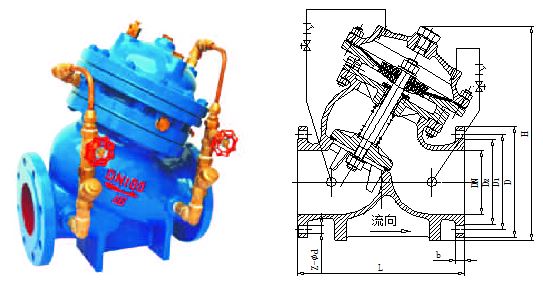

主要连接及外形尺寸(PN10)
公称
通径
主要外形尺寸及连接尺寸(mm)
阀门尺寸mm
法兰连接尺寸mm
L
H
D
D1
D2
b
f
Z-Φd
50
203
293
165
125
93
18
3
4-Φ18
65
215
328
185
145
113
18
3
4-Φ18
80
248
364
200
160
128
20
3
8-Φ18
100
283
418
220
180
148
20
3
8-Φ18
125
330
481
250
210
178
22
3
8-Φ18
150
356
543
285
240
204
22
3
8-Φ22
200
444
673
340
295
259
24
3
8-Φ22
250
533
792
395
350
314
26
3
12-Φ22
300
600
927
445
400
362
26
4
12-Φ22
350
622
957
505
460
422
26
4
16-Φ22
400
698
1188
565
515
473
26
4
16-Φ26
450
775
1218
615
565
523
28
4
20-Φ26
主要连接及外形尺寸(PN16)
公称
通径
主要外形尺寸及连接尺寸(mm)
阀门尺寸mm
法兰连接尺寸mm
L
H1
D
D1
D2
b
f
Z-Φd
50
203
293
165
125
93
18
3
4-Φ18
65
215
328
185
145
113
18
3
4-Φ18
80
248
364
200
160
128
20
3
8-Φ18
100
283
418
220
180
148
20
3
8-Φ18
125
330
481
250
210
178
22
3
8-Φ18
150
356
543
285
240
204
22
3
8-Φ22
200
444
673
340
295
259
24
3
12-Φ22
250
533
792
405
355
315
26
3
12-Φ26
300
600
927
460
410
370
28
3
12-Φ26
350
622
957
520
470
428
30
4
16-Φ26
400
698
1188
580
525
479
32
4
16-Φ30
450
775
1218
640
585
539
40
4
20-Φ30
主要零件材质
材料代号
阀体、阀盖
阀杆
阀座
密封圈
隔膜
弹簧
Z
HT200灰铸铁
20Cr13
灰铸铁
NR/NBR/EPDM/FEP/PFA
NR/NBR/EPDM/FEP/PFA
不锈钢
Q
QT450 球墨铸铁
20Cr13
球墨铸铁
C
WCB 碳钢
20Cr13
碳钢
其它特殊材质我公司亦可根据客户需求量身定做。
主要性能特性
壳体材料
壳体适用温度（℃）
壳体适用压力MPa
灰铸铁（Z型）
≤200
≤1.6
球墨铸铁（Q型）
≤350
≤4.0
碳钢（C型）
≤425
-
密封圈/隔膜
适用介质
适用温度（℃）
天然橡胶（NR）
盐酸、30%硫酸、50%氢氟酸、碱、等
≤85
丁腈橡胶（NBR）
水、油品、废气及治污废液等。
≤150
乙丙橡胶（FPDM）
除盐水、40%硼水、5%~15%硝酸及氢氧化钠等。
≤120
聚全氟乙丙烯塑料（FEP）
除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等。
≤150
可熔性聚四氟乙烯（PFA)
≤180
公称压力PN（MPa）
壳体（MPa）
试验压力（MPa）
密封（液）
密封（气）
1.0
1.5
1.1
0.6
1.6
2.4
1.76
0.6
执行标准
设计规范：JB/T10674
结构长度：JB/T10674、GB/T 12221
连接法兰：GB/T9113、HG/T20592、HG/T20615、JB/T 79
试验与检验：GB/T13927、JB/T 9092
压力-温度：GB/T 17241.7、GB/T12224
产品标识：GB/T 12220
阀门维护
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
( 2 )阀门的公称压力有不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
( 3 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
( 4 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
( 5 )水力控制阀应设置在介质单向流动的管路上。
( 6 )水力控制阀主阀体上的箭头方向必须与管路系统流向一致。
( 7 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。
( 8 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
( 9)阀门安装前应做强度和严密性试验。
