升降式止回阀

更新:2016-4-20 10:50:30      点击:
  • 名称:    升降式止回阀
  • 型号:    H41
  • 压力:    1.0~10MPa
  • 规格:    DN15~DN500
  • 材质:    WCB CF8 CF3 CF8M CF3M
  • 在线订购
  •

    产品描述

    升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣,依靠阀瓣自重和流体压差实现自动阻止流体介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。



  •

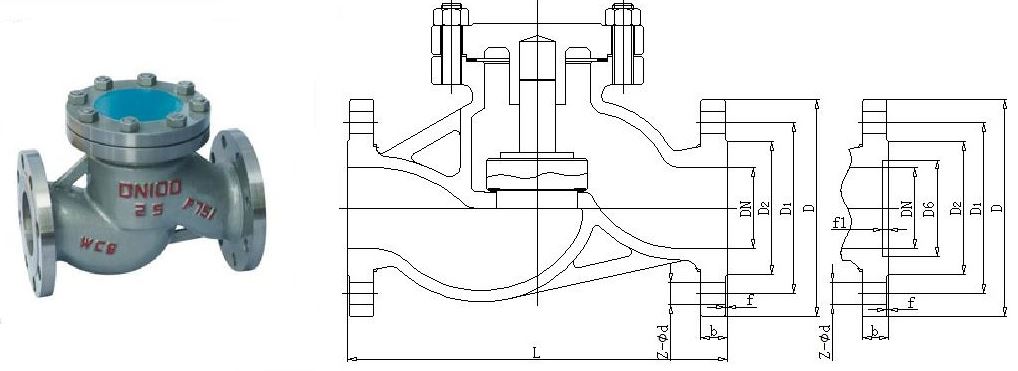

    主要连接及外形尺寸(PN25)

    公称通径

    主要连接及外形尺寸

    阀体连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    b

    f

    z-Φd

    15

    130

    100

    95

    65

    45

    16

    2

    4-14

    20

    150

    105

    105

    75

    55

    16

    2

    4-14

    25

    160

    120

    115

    85

    65

    16

    2

    4-14

    32

    180

    130

    135

    100

    78

    18

    2

    4-18

    40

    200

    135

    145

    110

    85

    18

    3

    4-18

    50

    230

    149

    160

    125

    100

    20

    3

    4-18

    80

    310

    169

    195

    160

    135

    22

    3

    8-18

    100

    350

    194

    230

    190

    160

    24

    3

    8-23

    150

    480

    255

    600

    250

    218

    30

    3

    8-25

    200

    600

    305

    360

    310

    278

    34

    3

    12-25

    主要连接及外形尺寸(PN40)

    公称通径

    主要连接及外形尺寸

    阀体连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    D6

    b

    f

    f1

    z-Φd

    15

    130

    100

    95

    65

    45

    40

    16

    2

    4

    4-14

    20

    150

    105

    105

    75

    55

    51

    16

    2

    4

    4-14

    25

    160

    120

    115

    85

    65

    58

    16

    2

    4

    4-14

    32

    180

    130

    135

    100

    78

    66

    18

    2

    4

    4-18

    40

    200

    135

    145

    110

    85

    76

    18

    3

    4

    4-18

    50

    230

    149

    160

    125

    100

    88

    20

    3

    4

    4-18

    80

    310

    169

    195

    160

    135

    121

    22

    3

    4

    8-18

    100

    350

    194

    230

    190

    160

    150

    24

    3

    4.5

    8-23

    150

    480

    255

    300

    250

    218

    204

    30

    3

    4.5

    8-25

    200

    600

    305

    375

    320

    282

    260

    38

    3

    4.5

    12-30

    主要连接及外形尺寸(PN64)

    公称通径

    主要连接及外形尺寸

    阀体连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    D6

    b

    f

    f1

    z-Φd

    15

    130

    100

    105

    75

    55

    40

    18

    2

    4

    4-14

    20

    150

    110

    125

    90

    68

    51

    20

    2

    4

    4-18

    25

    160

    125

    135

    100

    78

    58

    22

    2

    4

    4-18

    32

    180

    140

    150

    110

    82

    66

    24

    2

    4

    4-23

    40

    200

    168

    165

    125

    95

    76

    24

    3

    4

    4-23

    50

    230

    170

    175

    135

    105

    88

    26

    3

    4

    4-23

    80

    310

    205

    210

    170

    140

    121

    30

    3

    4

    8-23

    100

    350

    230

    250

    200

    168

    150

    32

    3

    4.5

    8-25

    150

    480

    265

    340

    280

    240

    204

    38

    3

    4.5

    8-34

    200

    600

    310

    405

    345

    300

    260

    44

    3

    4.5

    12-34

  • 要零件材料

    材料代号

    阀体、阀盖

    阀瓣

    摆臂

    垫片

         C

    WCB 碳钢

    WCB+硬质合金或不锈钢

    WCB 碳钢

    石墨+304

         P

    CF8(304) 不锈钢

    不锈钢

    CF8(304) 不锈钢

    PTFE

         R

    CF8M(316)不锈钢

    不锈钢

    CF8M(316)不锈钢

    PTFE

         I

    WC6 铬钼钢

    合金钢+硬质合金

    WC6 铬钼钢

    石墨+304

         V

    WC9 铬钼钢

    合金钢+硬质合金

    WC9 铬钼钢

    石墨+304

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 性能规范

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬镍钛钢(P型)

    硝酸类

    150

    铬镍钼钛钢(R型)

    醋酸类

    150

    铬钼钢(I型)

    水、蒸汽、油品

    550



    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    上密封(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.6

    2.4

    1.8

    0.6

    1.8

    2.5

    3.8

    2.8

    0.6

    2.8

    4

    6

    4.4

    0.6

    4.4

    6.4

    9.6

    7

    0.6

    7

  • 执行标准:

    设计标准:GB/T12235

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期闸,阀瓣应处于关闭位置并固定,两端法兰应封闭。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.本阀安装于水平管路

    2.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    3.安装时应检查内腔,除去阀瓣固定装置,试转阀瓣检查密封面,并清洗。

    4..起吊本阀前,应检查吊环螺钉是否己拧紧。

    5.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    6.安装时,应均匀对称拧紧连接螺栓。
