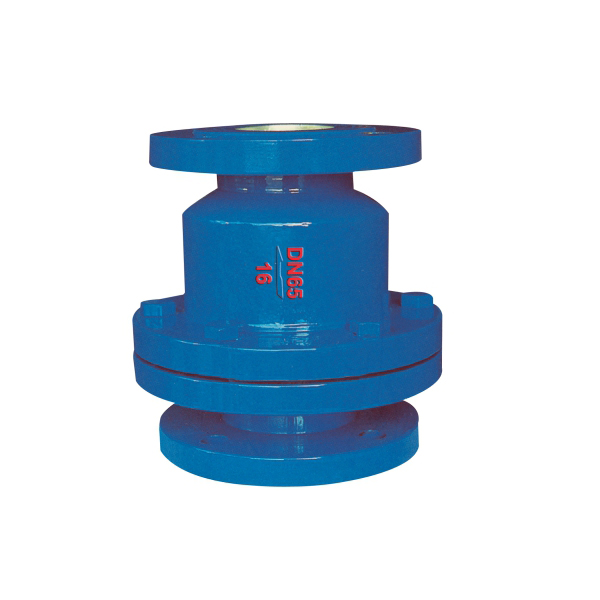

节能梭式止回阀

更新:2016-4-13 14:11:54      点击:
  • 名称:    节能梭式止回阀
  • 型号:    HC41X
  • 压力:    1.0~2.5MPa
  • 规格:    DN40~DN400
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

    HC41X节能梭式止回阀主要用于给水系统,垂直安装在管路中,靠系统内的压力差和阀瓣的自身重量实现升降,自动阻止介质水的逆流,保证管路的正常运行使用。



  •

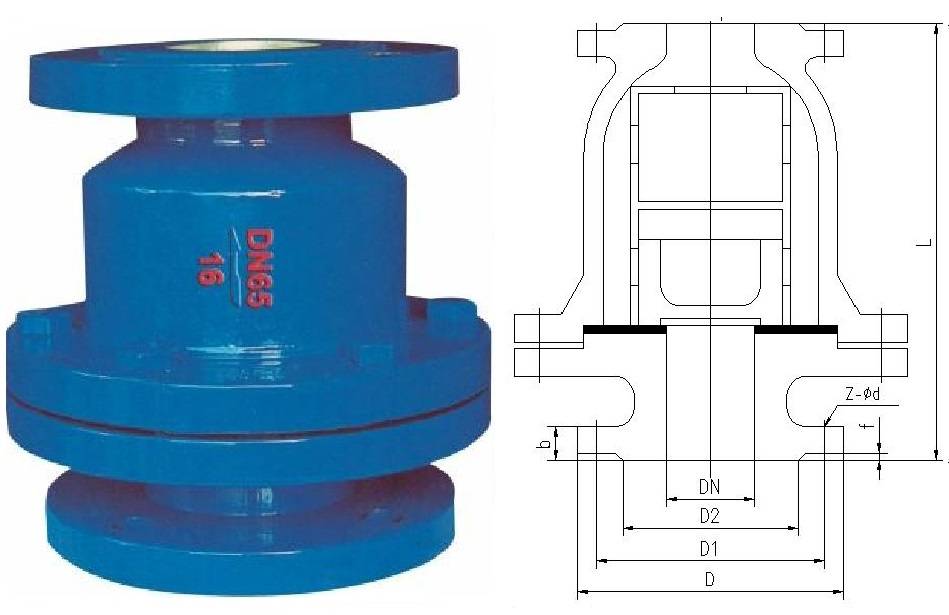

    主要连接及外形尺寸(PN10)

    公称通径

    主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    50

    205

    165

    125

    93

    18

    3

    4-Φ18

    65

    215

    185

    145

    113

    18

    3

    4-Φ18

    80

    240

    200

    160

    128

    20

    3

    8-Φ18

    100

    292

    220

    180

    148

    20

    3

    8-Φ18

    125

    330

    250

    210

    178

    22

    3

    8-Φ18

    150

    355

    285

    240

    204

    22

    3

    8-Φ22

    200

    495

    340

    295

    259

    24

    3

    8-Φ22

    250

    620

    395

    350

    314

    26

    3

    12-Φ22

    300

    700

    445

    400

    362

    26

    4

    12-Φ22

    350

    785

    505

    460

    422

    26

    4

    16-Φ22

    400

    915

    565

    515

    473

    26

    4

    16-Φ26

    主要连接及外形尺寸(PN16)

    公称通径

    主要外形尺寸及连接尺寸

    L

    D

    D1

    D2

    b

    f

    z-Φd

    50

    205

    165

    125

    93

    18

    3

    4-Φ18

    65

    215

    185

    145

    113

    18

    3

    4-Φ18

    80

    240

    200

    160

    128

    20

    3

    8-Φ18

    100

    292

    220

    180

    148

    20

    3

    8-Φ18

    125

    330

    250

    210

    178

    22

    3

    8-Φ18

    150

    355

    285

    240

    204

    22

    3

    8-Φ22

    200

    495

    340

    295

    259

    24

    3

    12-Φ22

    250

    620

    405

    355

    315

    26

    3

    12-Φ26

    300

    700

    460

    410

    370

    28

    3

    12-Φ26

    350

    785

    520

    470

    428

    30

    4

    16-Φ26

    400

    915

    580

    525

    479

    32

    4

    16-Φ30

  • 主要零件材料

    材料代号

    阀体

    导向网

    阀瓣

    密封面

    Q

    球墨铸铁(QT450

    球墨铸铁(QT450

    铸钢+镀锌

    橡胶

    C

    碳钢(WCB

    碳钢(WCB

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    球墨铸铁(Q型)

    水、空气、油品

    80

    WCB(C型)

    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

  • 执行标准:

    设计标准:GB/T12235GB/T12233

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期间,阀瓣应处于关闭位置并固定,两端法兰应封闭。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    2..起吊本阀前,应检查吊环螺钉是否己拧紧。

    3.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    4.本阀门安装在水平管道上,阀盖向上。
