氧气截止阀YJ41
- 名称: 氧气截止阀YJ41
- 型号: YJ41
- 压力: 1.6～4.0MPa
- 规格: DN15~DN400
- 材质: 硅黄铜、不锈钢、铸钢
产品描述
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有最佳的防爆阻燃性能，消除了氧气管路上的不安全因素。氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。氧气截止阀是氧气管网专用阀门的一种。使用于城市液化气石油气贮备站,氧气截止阀也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截流的启闭装置。

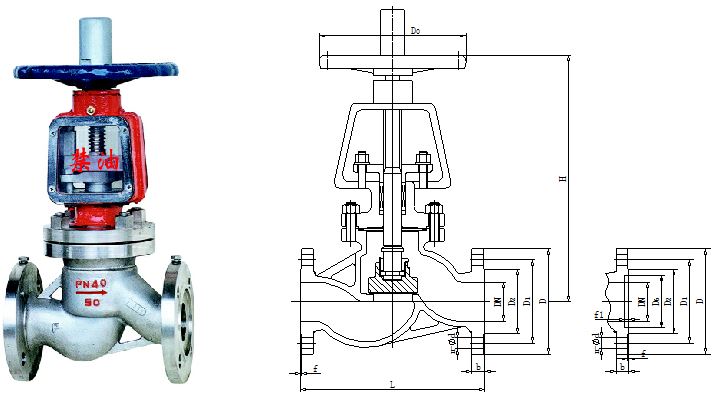

主要连接及外形尺寸（PN16）
公称
通经
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
b
f
z-Φd
25
160
305
160
115
85
57
18
2
4-14
32
180
316
160
140
100
68
18
2
4-18
40
200
328
180
150
110
76
18
3
4-18
50
230
356
200
165
125
91
18
3
4-18
65
290
389
280
185
145
111
18
3
4-18
80
310
400
280
200
160
126
20
3
8-18
100
350
460
320
220
180
146
20
3
8-18
125
400
528
320
250
210
176
22
3
8-18
150
480
668
450
285
240
201
22
3
8-23
200
600
795
500
340
295
256
24
3
12-23
250
650
910
560
405
355
312
26
3
12-27
300
750
1200
640
460
410
365
28
4
12-27
350
850
1200
720
520
470
425
30
4
16-27
400
950
1560
800
580
525
477
32
4
16-30
主要连接及外形尺寸（PN25）
公称
通经
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
b
f
z-Φd
25
160
275
160
115
85
57
18
2
4-14
32
180
280
180
140
100
68
18
2
4-18
40
200
330
200
150
110
76
18
3
4-18
50
230
350
240
165
125
91
20
3
4-18
65
290
355
280
185
145
111
22
3
8-18
80
310
400
280
200
160
126
24
3
8-18
100
350
415
320
235
190
151
24
3
8-23
125
400
460
360
270
220
177
26
3
8-27
150
480
510
400
300
250
207
28
3
8-27
200
600
710
400
360
310
267
30
3
12-27
250
650
910
560
425
370
324
32
3
12-30
300
750
1200
640
485
430
382
34
4
16-30
350
850
1290
720
555
490
438
38
4
16-34
400
950
1560
800
620
550
495
40
4
16-37
主要连接及外形尺寸（PN40）
公称
通径
主要连接尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
D6
b
f
f2
z-Φd
25
160
285
160
115
85
56
58
18
2
4.5
4-14
32
180
302
180
140
100
67
66
18
2
4.5
4-18
40
200
355
200
150
110
77
76
18
3
4.5
4-18
50
230
373
240
165
125
92
88
20
3
4.5
4-18
65
290
408
280
185
145
112
110
22
3
4.5
8-18
80
310
436
320
200
160
127
121
24
3
4.5
8-18
100
350
480
360
235
190
152
150
24
3
5
8-23
125
400
558
400
270
220
178
176
26
3
5
8-27
150
480
611
400
300
250
208
204
28
3
5
8-27
200
600
720
400
375
320
275
260
34
3
5
12-30
250
650
910
560
450
385
335
313
38
3
5
12-34
300
750
1200
640
515
450
400
364
42
4
5
16-34
350
850
1290
720
580
510
450
422
46
4
5.5
16-37
400
950
1560
800
660
585
525
474
50
4
5.5
16-39
主要零件材料
材料代号
阀体、阀盖
阀瓣
阀杆
阀杆螺母
填料
P
CF8(304) 不锈钢
不锈钢
304
ZQAL9-4
PTFE
PL
CF3(304L) 不锈钢
不锈钢
304L
ZQAL9-4
PTFE
R
CF8M(316)不锈钢
不锈钢
316
ZQAL9-4
PTFE
RL
CF3M(316L)不锈钢
不锈钢
316L
ZQAL9-4
PTFE
T
铜合金
合金钢
不锈钢
铜合金
PTFE
其它特殊材质我公司亦可根据客户需求量身定做。
性能规范
公称压力PN（MPa）
壳体（MPa）
试验压力（MPa）
上密封（MPa）
密封（液）（MPa）
密封（气）（MPa）
1.0
1.5
1.1
0.6
1.1
1.6
2.4
1.76
0.6
1.76
2.5
3.8
2.75
0.6
2.75
4
6
4.4
0.6
4.4
执行标准
设计标准：GB/T12235
结构长度：GB/T12221
连接法兰：JB/T79、GB/T9113、HG/T20592、HG/T20615
实验与检验：JB/T9092、GB/T13927
压力-温度：GB/T9131
产品标示：GB/T12220
阀门维护
1阀门的安装及安装人员必须严格遵守有关规定，严禁与油类接触。
2阀门的安装位置推荐阀杆垂直向上。
3阀门安装时，必须使阀体介质流向箭头标志与使介质的流向一致。
4阀门的安装不能影响阀的密封性，法兰垫片宜采用聚四氟乙烯或聚四氟乙烯金属缠阀门维护
1阀门的安装及安装人员必须严格遵守有关规定，严禁与油类接触。
2阀门的安装位置推荐阀杆垂直向上。
3阀门安装时，必须使阀体介质流向箭头标志与使介质的流向一致。
4阀门的安装不能影响阀的密封性，法兰垫片宜采用聚四氟乙烯或金属缠绕式垫片。
5阀门不能安装在靠近明火和油污的使用点上，并应设在不产生火花的保护外罩内。
6阀门安装时应有良好的接地装置，法兰端导电螺栓孔要有良好接地，以防静电。
7对安装大口径的阀门及管道应给予足够的支撑。
8阀门应定期进行维护、保养或检测，以保证阀门的安全性和密封性。
9阀门的维护、保养，包括修理只应由阀门的制造厂或其他有资格单位来执行。
