自力式调节阀
- 名称: 自力式调节阀
- 型号: ZZYP
- 压力: PN1.0~PN4.0MPa
- 规格: DN20~DN300
- 材质: 碳钢、不锈钢
产品描述

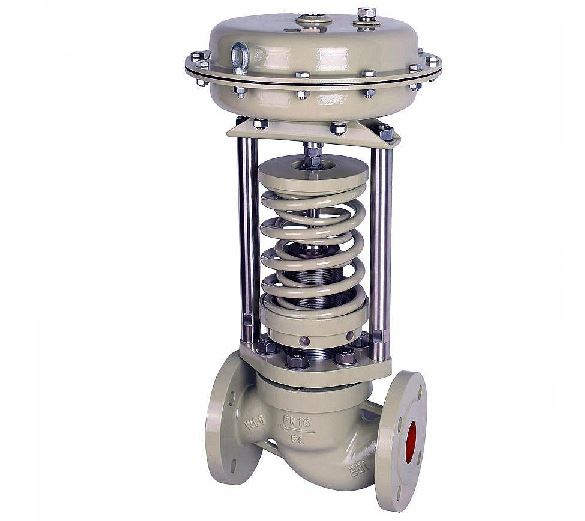

ZZYP自力式调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。

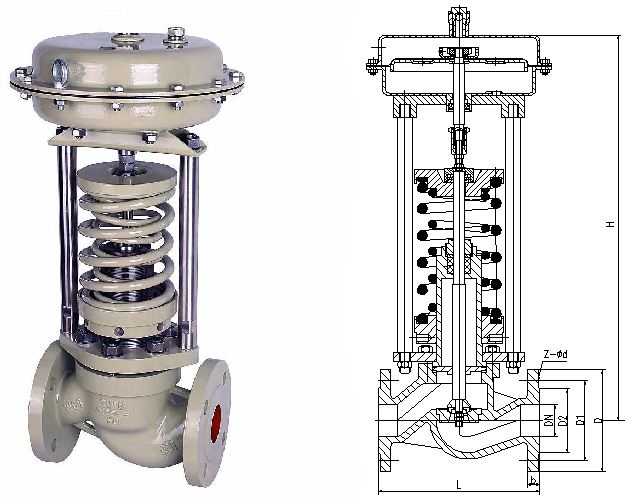

主要连接及外形尺寸(PN16)
公称通径
主要外形尺寸及连接尺寸
阀门尺寸
法兰连接尺寸
L
H
D
D1
D2
b
f
z-Φd
20
150
475
105
75
56
18
2
4-Φ14
25
160
475
115
85
65
18
2
4-Φ14
32
180
520
140
100
76
18
2
4-Φ18
40
200
520
150
110
84
18
3
4-Φ18
50
230
540
165
125
99
18
3
4-Φ18
65
290
710
185
145
118
18
3
4-Φ18
80
310
780
200
160
132
20
3
8-Φ18
100
350
780
220
180
156
20
3
8-Φ18
125
400
840
250
210
184
22
3
8-Φ18
150
480
880
285
240
211
22
3
8-Φ22
200
600
915
340
295
266
24
3
12-Φ22
主要零件材质
材料代号
阀体、阀盖
阀杆
阀座
阀芯
填料
垫片
C
WCB 碳钢
20Cr13
304
304
石墨
304+石墨
P
CF8 不锈钢
304
304
304
PTFE
PTFE
R
CF8M 不锈钢
316
316
316
PTFE
PTFE
PL
CF3 不锈钢
304L
304L
304L
PTFE
PTFE
RL
CF3M不锈钢
316L
316L
316L
PTFE
PTFE
其它特殊材质我公司亦可根据客户需求量身定做。
主要性能特性
壳体材料
适用介质
适用温度（℃）
WCB（C型）
水、蒸汽、油品
≤425
CF8（P型）
硝酸类
≤150
CF8M（R型）
醋酸类
≤150
公称压力PN（MPa）
壳体（MPa）
试验压力（MPa）
上密封（MPa）
密封（液）（MPa）
密封（气）（MPa）
1.0
1.5
1.1
0.6
1.1
1.6
2.4
1.76
0.6
1.76
2.5
3.75
2.75
0.6
2.75
执行标准
设计规范：GB/T17213 GB/T4213
结构长度： GB/T12221
连接法兰：GB/T9113、HG/T20592、HG/T20615、JB/T 79
试验与检验：GB/T13927、JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
阀门维护
1.安装前应仔细核对阀门铭牌内容，保证阀门的类型，尺寸、阀座材料、使用温度等额定值符合管道的使用情况。
2.取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
3.准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4.在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
5.本类阀应安装在管道的水平方向或垂直方向。
6.安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7.与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
